Шестерёнчатые насосы — это один из наиболее широко применяемых видов объёмных насосов, особенно там, где требуется надёжная подача вязких жидкостей под давлением.
Почему стоит обратить внимание именно на преимущества шестерёнчатых насосов?
В промышленности часто требуется перекачка масел, смазочных, термальных и других сред с высокой вязкостью — и в таких случаях не все насосы работают эффективно.
Выбор насоса — это компромисс между стоимостью, надёжностью, эффективностью, шумом, затратами на обслуживание.
От грамотного выбора зависит срок службы оборудования, общие затраты на эксплуатацию и стабильность технологического процесса.
Шестерёнчатый насос — разновидность объёмного (роторного) насоса, в котором рабочая жидкость перемещается с помощью зубчатых колёс (шестерён).
Вот как это происходит шаг за шагом:
Вращение ведущей шестерни
Привод (например, электродвигатель) заставляет вращаться ведущую шестерню, которая через зубья передаёт движение ведомой.
Создание разряжения на входе
Когда зубья выходят из сцепления, между ними и стенкой корпуса образуется увеличивающийся объём — возникает пониженное давление (вакуум). Жидкость поступает из всасывающей магистрали в межзубные полости.
Транспортировка жидкости
Жидкость заполняет впадины зубьев обеих шестерён и движется вместе с зубчатыми колесами вдоль корпуса, переходя из зоны всасывания к зоне нагнетания.
Вытеснение жидкости
Когда зубья входят в сцепление, образуемое рабочее пространство сжимается → объём уменьшается, и жидкость выталкивается в нагнетательный трубопровод.
Уплотнение и минимальные обратные потоки
Зазоры между зубьями и корпусом минимальны, что снижает вероятность обратного потока жидкости с нагнетательной стороны.
Шестерёнчатые насосы делятся по типу зацепления шестерён — это ключевой фактор, который влияет на их характеристики и преимущества.
Насосы с внешним зацеплением (наружные шестерни)
— Два одинаковых зубчатых колеса, расположенные рядом, вращаются в противоположных направлениях.
— При выходе зубьев из сцепления образуется свободный объём, куда втягивается жидкость; затем она переносится к зоне нагнетания и выталкивается при вхождении зубьев в сцепление.
— Это наиболее распространённый тип благодаря простоте и надёжности.
Насосы с внутренним зацеплением (внутренние или героторные конструкции)
— Внешняя шестерня окружает внутреннюю меньшую шестерню. Они расположены с некоторым эксцентриситетом (смещение осей).
— Жидкость заполняет объём между зубьями, затем эксцентриситет и ограничитель (серповый сегмент) обеспечивают вытеснение жидкости в зону нагнетания.
— Главные преимущества внутреннего типа — более компактные габариты и сглаженная подача.
— Недостаток: более сложное изготовление и точная подгонка деталей.
Одним из ключевых преимуществ шестерёнчатых насосов является простота конструкции, что напрямую влияет на надёжность, удобство обслуживания и экономичность. Ниже — как именно это проявляется.

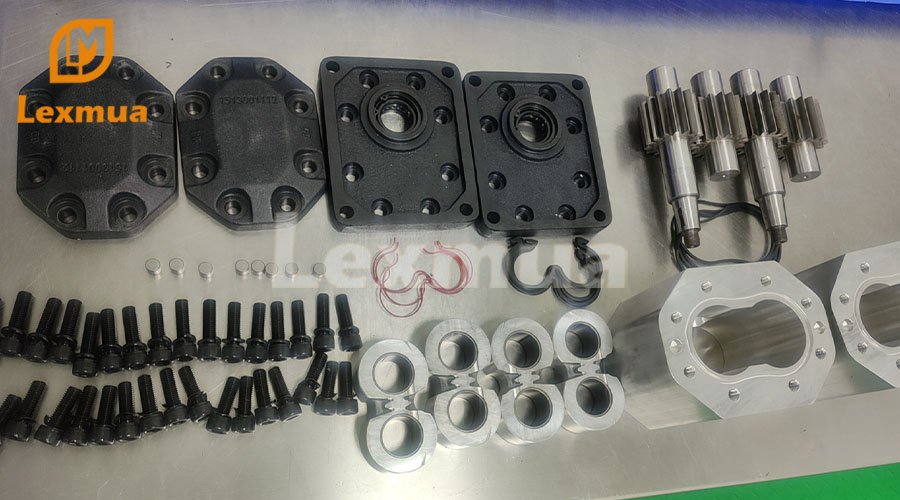

Шестерёнчатый насос состоит из небольшого числа основных компонентов: корпус, крышки, две шестерни (ведущая и ведомая), валы, подшипники и уплотнения.
Нет сложных клапанов впуска/выпуска, синхронизирующих механизмов, возвратно-поступательных частей и т.п.
Из-за малого числа деталей снижаются сложности сборки, регулировки и контроля при производстве.
Как отмечают производственные обзоры, именно простота конструкции делает такой насос сравнительно дешёвым в изготовлении и позволяет снизить первоначальные инвестиции.
Меньше отказов
Чем меньше подвижных элементов и сопряжённых механизмов — тем меньше вероятность поломок. Простота уменьшает точки отказа.
Удобство обслуживания и ремонта
При возникновении неисправности насос можно легко разобрать, почистить, заменить изношенные шестерни или уплотнения, провести диагностику. Производители часто отмечают, что шестерёнчатые насосы обслуживать проще, чем более сложные конструкции.
Компактность и лёгкость
Простая конструкция позволяет сделать насос меньше по габаритам и легче по весу — это облегчает монтаж, уменьшает требования к фундаменту и уменьшает затраты на установку.
Низкая себестоимость и доступность
За счёт менее сложного изготовления и меньшего числа деталей цена агрегата и стоимость его производства зачастую оказывается ниже, чем у более сложных насосов.
Повышенный ресурс
Поскольку нагрузка распределяется между малым числом деталей, а трение и динамические воздействия — упрощены, насос при надлежащей обработке и нормальной эксплуатации может служить долго и стабильно.
Одно из самых значимых достоинств шестерённых насосов — их способность преобразовывать подводимую энергию в полезную работу с минимальными потерями. Это выражается в высоком общем и относительном КПД, особенно в условиях нормальной эксплуатации.
Чтобы понять, как достигается эффективность, полезно рассмотреть, с какими типами потерь приходится бороться:
Объёмные потери (внутренние утечки) — жидкость возвращается из зоны высокого давления обратно в зону низкого давления через зазоры.
Механические потери — трение между шестернями, в подшипниках, уплотнениях.
Гидравлические потери — сопротивления в каналах, турбуленции, переходы через каналы корпуса и захваты жидкости.
Шестерёнчатые насосы минимизируют эти потери за счёт:
Точных зазоров
При качественной обработке шестерён и корпуса обеспечиваются минимальные зазоры между зубьями и стенками, что ограничивает внутренние утечки.
Хорошее зубчатое зацепление
Оптимальный профиль зубьев позволяет сглаживать переход жидкости, снижать локальные потери при входе/выходе зубьев.
Умеренные скорости и давление в пределах конструктивных возможностей
При разумной эксплуатации (не форсировать насос сверх его номинала) потери на трение и утечки остаются в пределах допустимого.
Сочетание механического и объёмного КПД
Эффективность работы характеризуется как произведение объёмного и механического КПД. Чем меньше утечек и трения — тем ближе фактический объёмный расход к теоретическому, и тем выше КПД.
В ряде технических публикаций указывается, что шестерёнчатые насосы могут демонстрировать общий (суммарный) КПД в разумных режимах до 80–90 % при благоприятных условиях (низкие зазоры, подходящая вязкость, не слишком высокое давление).
На практике эффективность ниже — из-за технологических допусков, износа, нестабильности вязкости среды.
При экстремальных условиях (высокое давление, высокие обороты, агрессивные среды) эффективность падает из-за усиления потерь.
Одним из важных достоинств шестерённых насосов является то, что они обеспечивают плавный, практически безпульсационный поток жидкости, что особенно ценно в системах, где колебания давления или расхода нежелательны.
В шестерёнчатом насосе зубья постоянно взаимодействуют (сцепляются и расходятся). При этом объём, захватываемый жидкостью, передаётся медленно и постоянно от всасывающей стороны к нагнетательной, без резких перепадов.
Поток пропорционален скорости вращения шестерён: если скорость стабильно поддерживается, поток будет стабильным.
В отличие от поршневых или диафрагмальных насосов, где движение возвратно-поступательное, и каждое «ударное» движение создаёт колебания и пульсации, шестерёнчатые насосы лишены таких скачков.
Особенно внутренние шестерёнчатые конструкции (героторы) дополнительно сглаживают поток и уменьшают пульсацию за счёт конструктивных особенностей.
Шестерёнчатые насосы особенно ценны в тех ситуациях, когда необходимо перекачивать жидкости с высоким коэффициентом вязкости — и именно здесь многие их конкуренты показывают слабость.
Поскольку шестерёнчатые насосы перемещают жидкости объёмным принципом (каждый оборот “захватывает” часть жидкости в межзубных камерах), высокая вязкость способствует уменьшению обратных утечек (slip). С ростом вязкости объёмные потери уменьшаются.
Внутренние (героторные) конструкции особенно хорошо справляются с вязкими средами благодаря более мягкому течению, меньшим турбулентностям и лучшей способности всасывать густые жидкости.
В ряде практических публикаций отмечается, что шестерёнчатые насосы справляются с вязкостями от единиц cP до сотен тысяч cP (в зависимости от конструкции).
Некоторые насосы способны работать с вязкостями до 440 000 cSt (≈ мм²/с), особенно при соответствующем подборе материалов и геометрии.
В промышленности шестерёнчатые насосы часто применяют для масел, смазок, смол, полимеров, битума и пр. — сред, где требуются устойчивые конструкции, способные не “забуксовать” в густом материале.
Подытожим, в каких ситуациях шестерёнчатые насосы проявляют свои ключевые преимущества:
Против центробежных насосов — центробежные хорошо работают при малых вязкостях и больших расходах, но при вязких жидкостях и в условиях, когда нужны стабильный поток и минимальные потери, шестерёнчатые выигрывают.
Против пластинчатых насосов и других объёмных конструкций — хотя пластиночные насосы могут давать более плавный поток или регулировку, они сложнее по конструкции, чувствительнее к загрязнениям, и зачастую дороже в производстве и обслуживании.
Когда применять шестерёнчатые насосы — когда важны надёжность, простота, способность работать с вязкими средами, стабильность подачи и энергоэффективность.
Таким образом, шестерёнчатые насосы выгодны именно в тех случаях, когда перечисленные преимущества (простой дизайн, высокий КПД, плавная подача, устойчивость к вязким средам) действительно важны для процесса.
Если вы ищете надёжного производителя с конкурентоспособным сочетанием качества и цены, стоит обратить внимание на Lexmua.

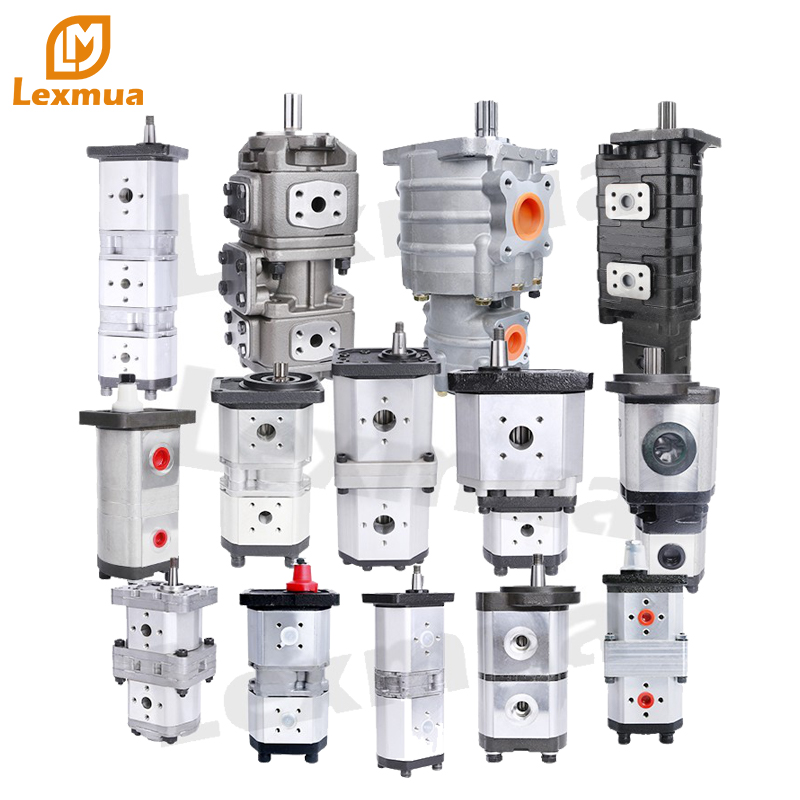

Компания Lexmua предлагает широкий ассортимент гидравлического оборудования, включая шестерёнчатые насосы (NSH серии) и совместимые компоненты.
В каталоге бренда указаны модели насосов NSH, изготовленные из чугуна, с расчётом на использование в гидросистемах и перекачку масел и смазочных жидкостей.
Кроме того, на сайте Lexmua представлен раздел «Шестерённый насос» с вариантами внешних и внутренних конструкций, что свидетельствует об их желании охватить разные задачи и применения.
Поскольку бренд уже устанавливает себя как поставщик, который может предложить как типовые решения, так и модификации, он может быть удобным выбором для тех, кто ценит баланс между качеством, гибкостью и стоимостью.
