Гидравлический двигатель — это ключевой исполнительный элемент в объёмных гидросистемах, преобразующий энергию рабочей жидкости под давлением в механическое вращение, обеспечивая крутящий момент и скорость вращения для выполнения полезной работы. В таких системах гидромоторы играют роль «механических мышц» — они непосредственно приводят в движение колёса, элементы привода, лебёдки, конвейеры и другую сложную технику.
В отличие от электрических и механических приводов, гидравлические двигатели обладают высокой плотностью мощности, способностью работать в тяжёлых условиях и точной регулировкой параметров. От правильного выбора типа гидромотора напрямую зависят надёжность, эффективность и эксплуатационные расходы вашей гидросистемы.
Гидравлический двигатель (гидромотор) — это объёмная гидравлическая машина, преобразующая энергию рабочей жидкости под давлением в механическое вращательное движение. Гидромоторы работают по принципу обратному работе гидравлических насосов, превращая давление и поток масла в крутящий момент и скорость вращения выходного вала.
Основные технические параметры, которые определяют работу гидромотора и влияют на выбор для конкретной задачи:
Рабочий объём (cm³/об) — объём жидкости, проходящей через мотор за один оборот вала.
Рабочее давление — максимальное давление, при котором гидромотор может эффективно работать.
Крутящий момент (Н·м) — способность двигателя вращать нагрузку.
Частота вращения (об/мин) — скорость вращения выходного вала.
В этой части мы подробно рассмотрим типичные и наиболее широко используемые гидравлические двигатели — от бюджетных роторных моторов до высокопроизводительных поршневых решений. Такие классификации помогают правильно подобрать гидромотор под конкретную задачу и условия эксплуатации.

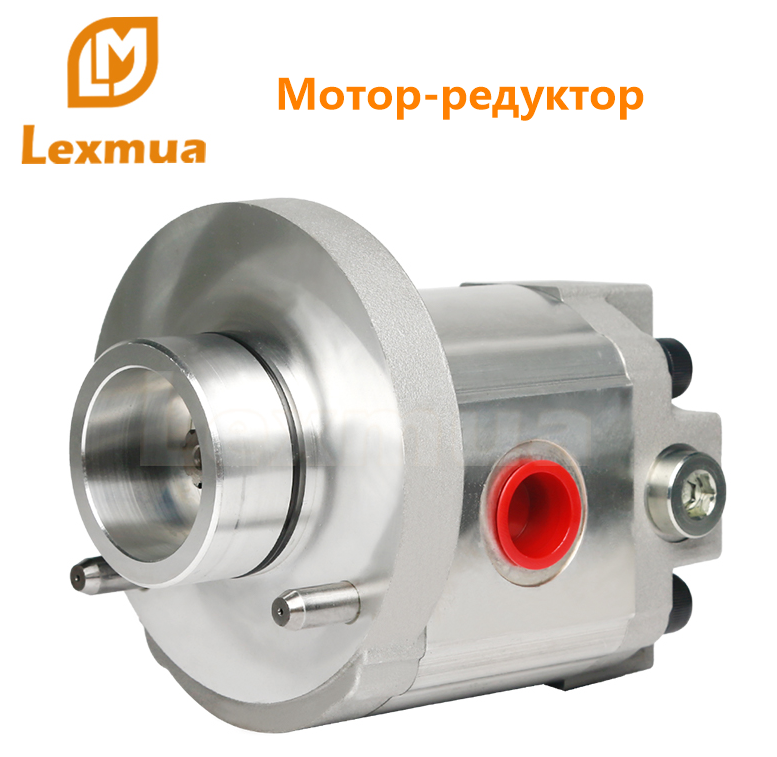

Шестеренные гидромоторы — один из самых простых и распространённых типов. Принцип работы основан на передаче движения через пару зубчатых колёс (наружных или внутреннего и наружного типа), заполняя и вытесняя рабочую жидкость между зубьями, что создаёт вращение.
Ключевые характеристики:
Простота конструкции и низкая стоимость — минимум сложных элементов, что уменьшает стоимость и упрощает обслуживание.
Надёжность и лёгкость эксплуатации — подходят для стандартных гидросистем.
Рабочие области: медленные до средних скоростей, низкие и средние нагрузки.
Плюсы:
Отличное соотношение «цена/надёжность».
Простота монтажа и обслуживания.
Минусы:
Низкий крутящий момент при низких оборотах по сравнению с более сложными конструкциями.
Более высокий уровень вибрации и шума.
Типичные применения: вспомогательные приводы, конвейеры, лёгкие мобильные механизмы, системы с невысокими требованиями к точности вращения.

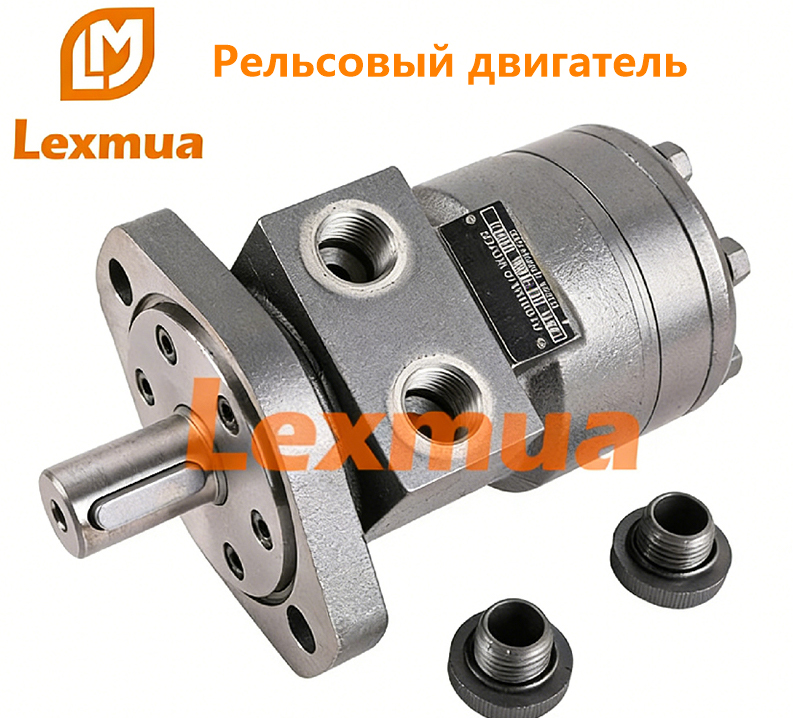

Орбитальные гидромоторы — это разновидность объёмных гидравлических двигателей, спроектированных для работы на низких оборотах с высоким крутящим моментом. Внутри такого мотора ротор и статор расположены так, что ротор не просто вращается вокруг своей оси — он совершает орбитальное движение внутри статора, создавая герметичные камеры, в которых жидкость сдавливается и расширяется. Это позволяет эффективно преобразовывать энергию потока в крутящий момент на валу.
Принцип работы:
Рабочая жидкость под давлением поступает в камеры между ротором и статором. Благодаря эксцентричному расположению ротора он движется по орбите внутри статора, что и приводит к вращению выходного вала. Такой механизм сочетает простоту конструкции с отличной работой на низких скоростях.
Ключевые особенности:
Высокий крутящий момент на низких оборотах: орбитальные гидромоторы особенно эффективны там, где нужна мощность при невысокой скорости вращения.
Компактность и малый вес: для своей мощности такие моторы занимают меньше места и легче, чем многие поршневые аналоги.
Простая конструкция: меньше сложных элементов — это означает более простое обслуживание и повышенную надёжность в полевых условиях.
Плавная и стабильная работа: стабильный крутящий момент без значительных пульсаций — важное преимущество для точного управления.
Возможность реверса: направление вращения можно легко изменить, просто поменяв направление потока жидкости.
Преимущества:
Компактность при высокой выходной мощности.
Отличная производительность в умеренных гидравлических системах.
Хороший баланс между простотой конструкции и эксплуатационной надёжностью.
Ограничения:
Оптимальны для низких и средних скоростей, но менее эффективны при высоких оборотах по сравнению с поршневыми моторами.
Эффективность может быть ниже, чем у сложных поршневых гидромоторов в условиях высокого давления и высоких скоростей.
Типичные области применения:
Орбитальные гидромоторы широко используются там, где требуется низкая скорость вращения и высокий крутящий момент в компактном корпусе. Это включает:
приводы конвейеров и транспортёров;
механизмы поворота колонн и платформ;
строительная, сельскохозяйственная и лесозаготовительная техника;
системы подъёма, лебёдки, рыхлительные механизмы.

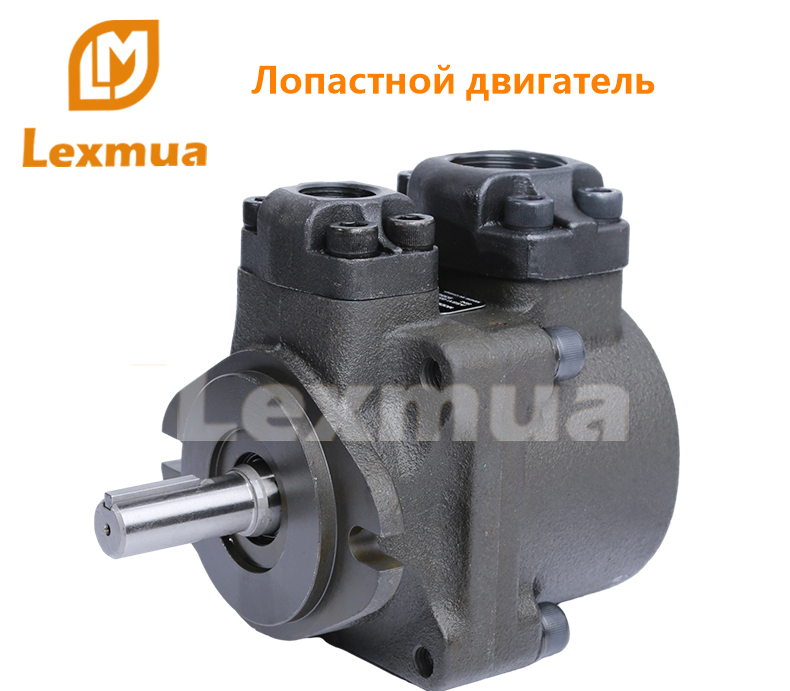

Пластинчатые гидромоторы основаны на роторе с выдвижными лопастями, которые скользят в радиальных пазах внутри эксцентричного корпуса. Жидкость под давлением действует на лопасти, создавая вращение.
Плюсы:
Более плавная работа и меньше пульсаций по сравнению с базовыми шестерёнными моторами.
Часто имеют более высокую эффективность при средних давлениях.
Минусы:
Подвижные лопасти изнашиваются быстрее при загрязнённом масле.
Стоимость выше, чем у простых шестерённых моторов.
Оптимальные области применения:
станки, небольшие промышленно-технологические установки, механизмы с требованием стабильной скорости и низкого уровня вибраций.
Поршневые гидравлические двигатели — наиболее мощные и эффективные из объёмных гидромоторов. Жидкость под давлением действует на поршни, которые перемещаются в цилиндрах, генерируя вращение вала.
Поршневые моторы делятся на два основных типа:
Поршни расположены параллельно оси вала и могут иметь фиксированный или регулируемый рабочий объём. Они позволяют широкий диапазон скоростей и высокую эффективность.
Поршни расположены радиально вокруг оси. Эти моторы способны обеспечить очень высокий стартовый крутящий момент и стабильную работу на низких оборотах.
Плюсы поршневых моторов:
Высокая механическая и объёмная эффективность.
Отличная производительность при высоких давлениях и экстремальных нагрузках.
Минусы:
Более высокая стоимость.
Требовательность к чистоте рабочей жидкости.
Идеальные применения: тяжёлая строительная техника, гидростатические передачи, промышленные прессы, буровые и другие высоко-нагруженные механизмы.
| Тип гидромотора | Максимальное давление (бар) | Диапазон скоростей (об/мин) | Крутящий момент | Типичный КПД | Особенности |
|---|---|---|---|---|---|
| Героторные / внутренние шестерни | до ~250 бар | ~10 – 800 | умеренный | ~85-92% | Компактные, простые, низкая скорость, высокий стартовый момент |
| Шестерённые | до ~200 бар | до ~3000 | низкий | ~80-90% | Дешёвые, простые, шумные |
| Пластинчатые (лопастные) | ~200-210 бар | ~100-2000 | средний | ~85-90% | Плавная работа, средние нагрузки |
| Аксиально-поршневые | до ~420-450 бар | ~300-8000 | высокий | ~90-95% | Широкий диапазон скоростей, высокая эффективность |
| Радиально-поршневые | до ~420-450 бар | низкие скорости | очень высокий | ~90-95% | Отличные для LSHT задач |
Гидромоторы широко используются в тяжёлой строительной технике:
приводы поворота и передвижения экскаваторов;
гидросистемы кранов и лебёдок;
вращение барабанов на бетономешалках;
трансмиссии погрузчиков и бульдозеров.
Их выбирают за высокий крутящий момент, надёжность в суровых условиях и способность работать на низких оборотах.
В сельском хозяйстве гидромоторы используются для:
вращения рабочих органов тракторов и комбайнов;
приводов жаток и транспортёров;
работы ирригационных механизмов;
систем подачи и распределения материалов.
Их преимущества — устойчивость к загрязнённой среде, высокие нагрузки и низкая чувствительность к неровному рельефу.
В промышленности гидравлические двигатели находят применение для:
приводов конвейерных лент;
вращения и привода формовочных, прессовых и ленточных машин;
систем точного управления в автоматизированных линиях.
Они обеспечивают плавную работу, регулируемую скорость и высокий ресурс при непрерывной эксплуатации.
Гидравлические моторы применяются на море для:
якорных и транспортировочных лебёдок;
систем рулевого управления;
кранов на палубе;
подводных механизмов ROV и других морских устройств.
Благодаря стойкости к коррозии и высокой мощности при ограниченном объёме, гидромоторы особенно востребованы в этих условиях.
Гидромоторы используются в тяжелых горных условиях для:
приводов бурового и проходческого оборудования;
ленточных и вибрационных конвейеров;
тяжёлой карьерной техники.
Их способность работать при высоких нагрузках и вибрациях делает их незаменимыми для эксплуатации в экстремальных условиях.
Кроме классических сфер, гидравлические двигатели применяются и в других задачах:
В энергетике и нефтегазовой промышленности — для приводов насосов, буровых генераторов и вспомогательных механизмов.
В транспортных системах — например, в специализированной технике, подъёмниках и гидростатических трансмиссиях.
В возобновляемой энергетике — например, для управления механизмами ветряных турбин и гидроэнергетических установок.
Одной из самых распространённых ошибок является недооценка крутящего момента, нагрузок и рабочих режимов. При выборе гидромотора ориентироваться только на заявленный максимальный параметр — недостаточно. Нужен расчёт рабочих нагрузок, циклов и режима работы. Недостаточный момент приводит к перегрузкам и преждевременному отказу.
Как избежать:
Проводите точный расчёт нагрузки в соответствии с реальными условиями эксплуатации. При необходимости добавляйте запас по параметрам на случай пиковых нагрузок.
Многие выбирают гидромоторы исходя только из стоимости, что может привести к частым поломкам, повышенным затратам на обслуживание и простою техники. Дешёвый мотор может работать ниже требуемого уровня качества и надёжности.
Как избежать:
Оценивайте не только цену, но и долговечность, доступность запасных частей и стоимость обслуживания в долгосрочной перспективе.
Выбор мотора без учёта эксплуатационной среды — частая ошибка. Запылённый, влажный или агрессивный температурный режим может привести к ускоренному износу или отказу мотора.
Как избежать:
Учитывайте температуру, влажность, наличие пыли/грязи и возможные химические воздействия. При необходимости выбирайте моторы с защитными покрытиями и материалами, устойчивыми к условиям эксплуатации.
Выбор мотора, не совместимого с типом гидравлической жидкости (в частности по вязкости и материалам уплотнений), может привести к повреждению уплотнений, утечкам и снижению срока службы.
Как избежать:
Проверяйте спецификации рабочей жидкости и совместимость с мотором, выбирайте уплотнения и материалы, подходящие под условия вашего гидросистемы.
Неправильная установка, неверное оформление подводок или несоответствие размеров могут привести к вибрации, повреждению подшипников и снижению ресурса.
Как избежать:
Убедитесь, что монтажная база, подводящие линии, дренажные трубопроводы и фиксирующие элементы соответствуют требованиям производителя и условиям эксплуатации.
Гидравлические двигатели (гидромоторы) являются основой надёжных и мощных гидросистем во множестве сфер — от строительной и сельскохозяйственной техники до промышленности, морского транспорта и тяжёлого оборудования. Они обеспечивают преобразование гидравлической энергии в механическое вращение с высокой плотностью мощности и регулируемостью в широком диапазоне условий, что значительно превосходит возможности многих иных приводов.
Ключевым содержанием является:
Рассмотрели основные типы гидромоторов — шестерённые, героторные, пластинчатые и поршневые — с их сильными и слабыми сторонами.
Объяснили, когда и для чего стоит выбирать тот или иной тип, исходя из давления, крутящего момента, скорости и эксплуатационных требований.
Привели практические рекомендации по выбору и распространённые ошибки, которых следует избегать при проектировании гидросистемы или выборе компонентов.
Демонстрирует широкое применение гидравлических двигателей в современных технологиях и производстве.
Шестерённые и героторные гидромоторы — оптимальны для лёгких и умеренных нагрузок благодаря простоте и доступной цене.
Пластинчатые моторы — предлагают лучшую плавность работы и баланс характеристик для задач со средней нагрузкой.
Поршневые гидромоторы (аксиальные и радиальные) — лучший выбор для тяжёлых условий, высоких давлений и точного управления мощностью.
