Конструкция с балансировкой по штифту (pin-vane design) — обеспечивает, что давление нагнетания воздействует преимущественно на штифт, снижая шум и повышая объёмную эффективность.
Двойная секция (двухсекционный насос) — позволяет из одного насоса получать два независимых потока, что экономит место и соединения.
Высокое рабочее давление — серия T6DC рассчитана на высокие давления, что позволяет использовать насос в тяжёлых гидравлических системах.
Универсальный монтажный корпус и возможность замены картриджей — упрощает техническое обслуживание и замену затратных частей.
Подходит как для стационарных (промышленных) так и для мобильных приложений — гибкость использования.

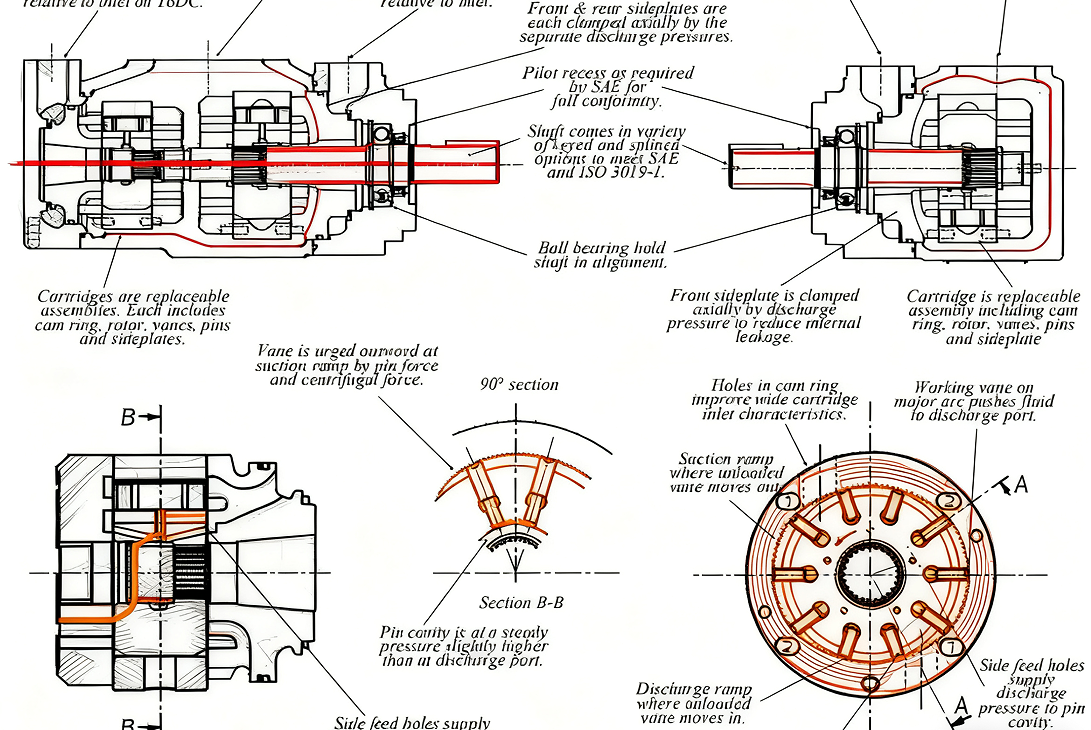

Основные компоненты конструкции:
Корпус с установленным ротором и двумя секциями (P1 и P2), каждая с собственным картриджем.
Вращающийся ротор с лопатками (ване), балансирующий по штифту (pin-vane) — снижает шум, минимизирует потери.
Уплотнения и подшипники, рассчитанные на длительный ресурс.
Входные (suction) и нагнетательные (pressure) порты, монтажные отверстия под фланец SAE C.

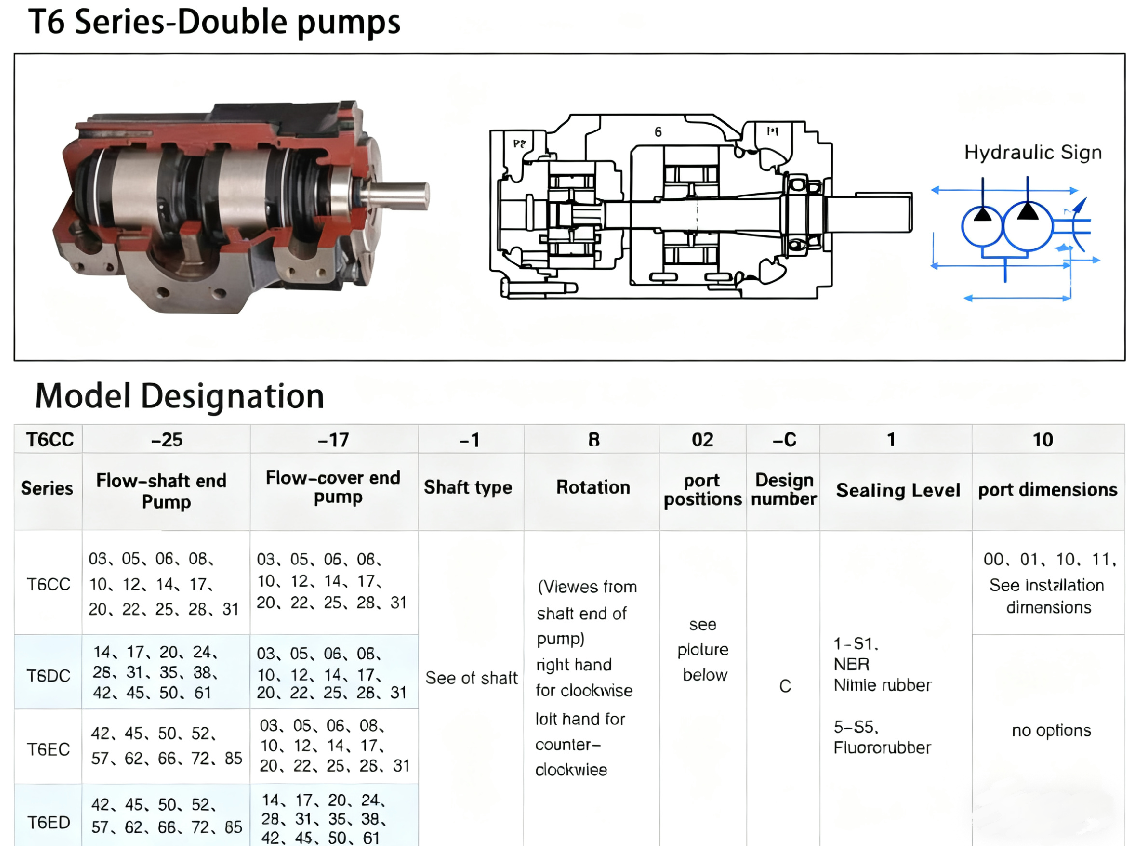

Кодировка модели (B31/B14 секции, 1R00 тип порта/вала) позволяет идентифицировать точное исполнение.
Секция P1 и P2 могут работать синхронно, но под различными параметрами потока/давления по задачам системы.
Вопрос 1: Что обозначает код модели T6DCY B31 B14 1R00 B1?
Ответ:
Код модели расшифровывается так: серия T6DCY (двухсекционный насос фиксированного объёма от Parker/Denison) → секция P1 «B31» (~98 мл/об) → секция P2 «B14» (~46 мл/об) → «1R00» — стандартный вал SAE C, направленное вращение вправо, стандартное портирование → «B1» — версия корпуса/уплотнений.
Вопрос 2: Какие основные характеристики по объёму и давлению у этой модели?
Ответ:
Для секции P1 B31 объём около 98 мл/об (~147–150 л/мин при 1500 об/мин) и для секции P2 B14 объём около 46 мл/об (~69 л/мин при 1500 об/мин). Максимальное рабочее давление у серии T6DC может достигать порядка 300 бар (пиковое) и около 210-240 бар постоянного, в зависимости от исполнения.
Вопрос 3: В чём преимущество двухсекционной конструкции такого насоса?
Ответ:
Двухсекционный насос позволяет из одного корпуса выдавать два потока разного объёма (например, одна секция для основного гидроцилиндра, другая — для вспомогательного контура), что экономит место, уменьшает количество соединений и повышает компактность системы. Также конструкция серии T6DC с балансировкой «pin-vane» снижает шум и улучшает объёмную эффективность.
| Параметр | Значение* | Комментарий |
|---|---|---|
| Обозначение модели | T6DCY B31 B14 1R00 B1 | Код производителя |
| Серия | T6DC (двойной/двухсекционный) | Parker/Denison серия фиксированного объёма |
| Секция P1 (код B31) | ~98,3 мл/об (≈ 150 л/мин при 1500 об/мин) | См. каталогные данные. |
| Секция P2 (код B14) | ~46,0 мл/об (≈ 69 л/мин при 1500 об/мин) | См. каталогные данные. |
| Максимальное рабочее давление | До ~300 бар (в зависимости от исполнения) | Указано для серии T6DC. |
| Скорость вращения | Типично до 3000 об/мин (варианты) | В каталоге серии указано 600-3000 об/мин. |
| Монтажный фланец / размер | SAE C 2-bolt (5” Spigot) или аналог | В документации серия T6DC с таким монтажом. |
| Код в спецификации | 1R00 — ключевой вал, стандартное портирование | Определяет тип вала, направление и портирование. |
| Версия | B1 | Определяет модификацию корпуса/уплотнений |
| Применяемость масла | Минеральное или иной вариант (в зависимости от исполнения) | Есть версии с устойчивостью к спецжидкостям. |
