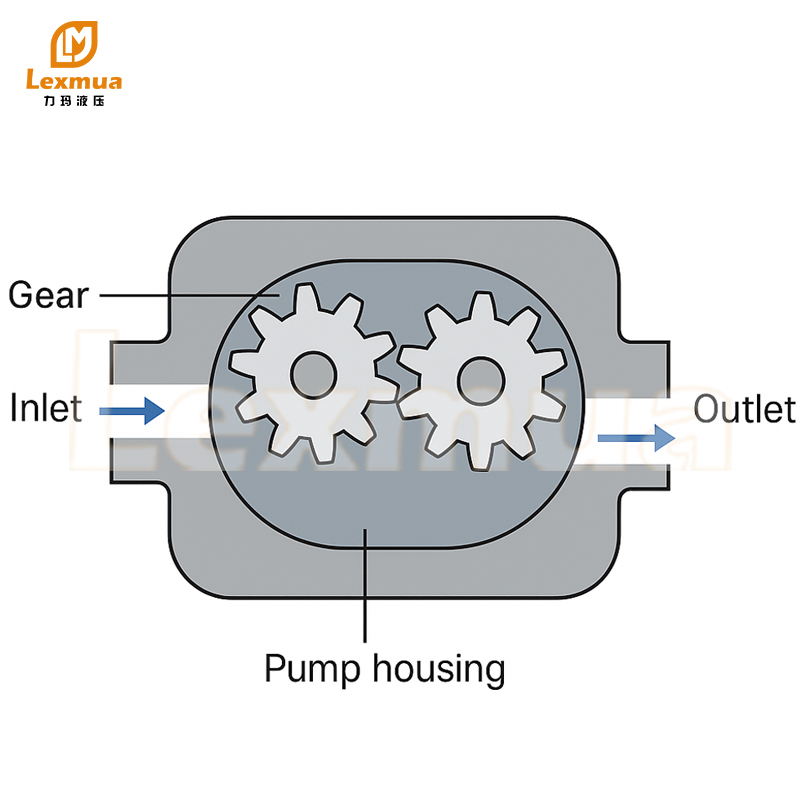

Шестерёнчатый насос — это гидравлическая машина объёмного типа, в которой жидкость перемещается за счёт вращения двух или более шестерён внутри закрытой камеры. Приводная шестерня, соединённая с электродвигателем или двигателем внутреннего сгорания, начинает вращаться, что заставляет вторую шестерню, называемую ведомой, также вращаться. При этом между зубьями шестерён образуется уплотнение, которое создаёт закрытый объём. Внутри корпуса возникает избыточное давление, выталкивающее жидкость через клапан в гидросистему.
Шестерёнчатые насосы относятся к объёмным гидравлическим машинам, где жидкость перемещается за счёт изменения объёма рабочих камер, образующихся между зубьями шестерён. Рассмотрим подробнее их работу:
Вращение шестерён: Ведущая шестерня, приводимая в движение электродвигателем или другим источником энергии, начинает вращаться. Это движение передаётся ведомой шестерне, которая также начинает вращаться.
Образование разрежения: При вращении зубья шестерён выходят из зацепления, создавая пространство, которое заполняется рабочей жидкостью из всасывающего патрубка. В этот момент в полости между зубьями шестерён возникает разрежение, что способствует поступлению жидкости в насос.
Перемещение жидкости: Жидкость, заполняющая межзубовые впадины, переносится вдоль зубьев шестерён по корпусу насоса.
Нагнетание жидкости: Когда зубья шестерён снова входят в зацепление, жидкость выталкивается из межзубовых впадин и под давлением поступает в нагнетательный патрубок.
Этот цикл повторяется с каждым оборотом шестерён, обеспечивая непрерывную подачу жидкости.
Шестерёнчатые насосы могут иметь различные конструкции: с внешним или внутренним зацеплением шестерён. В насосах с внешним зацеплением шестерни расположены снаружи друг друга, а в насосах с внутренним зацеплением одна шестерня находится внутри другой. Каждая из этих конструкций имеет свои преимущества и области применения.
Правильная подготовка к установке шестерёнчатого насоса является ключевым этапом для обеспечения его надёжной и долговечной работы. Рассмотрим основные шаги, которые необходимо предпринять перед монтажом:
Перед началом установки важно внимательно ознакомиться с технической документацией, предоставленной производителем насоса. В ней содержатся:
Схемы подключения: указывают на правильное подключение всасывающих и нагнетательных трубопроводов.
Технические характеристики: включают данные о максимальном рабочем давлении, расходе, мощности и других параметрах.
Рекомендации по монтажу: содержат указания по выбору места установки, креплению и подключению насоса.
Тщательное изучение этих материалов поможет избежать ошибок при установке и наладке оборудования.
Перед установкой необходимо убедиться в наличии и исправности всех комплектующих:
Насос: проверьте его на наличие механических повреждений, дефектов корпуса и шестерён.
Уплотнительные элементы: осмотрите сальники, манжеты и другие уплотнители на предмет износа или повреждений.
Крепёжные детали: проверьте болты, гайки и другие элементы крепления на соответствие размерам и прочностным характеристикам.
Дополнительные компоненты: при наличии дополнительных устройств, таких как перепускные клапаны или фильтры, убедитесь в их исправности и наличии всех необходимых деталей.
Создание подходящих условий для установки насоса способствует успешному монтажу:
Чистота: уберите мусор, пыль и другие загрязнения с места установки, чтобы предотвратить попадание посторонних частиц в систему.
Освещение: обеспечьте достаточное освещение, чтобы монтажные работы можно было проводить без затруднений.
Инструменты: подготовьте все необходимые инструменты и оборудование, такие как ключи, отвертки, уровни и измерительные приборы.
Доступ: обеспечьте свободный доступ ко всем частям насоса и трубопроводам для удобства монтажа и последующего обслуживания.
Перед установкой насоса необходимо:
Обеспечить доступ: Убедитесь, что место установки позволяет свободный доступ ко всем соединениям и элементам насоса для монтажа и последующего обслуживания.
Проверить уровень: Установите насос на ровную и устойчивую поверхность, чтобы предотвратить перекосы и излишние нагрузки на компоненты.
Обеспечить вентиляцию: Убедитесь, что место установки хорошо вентилируется, чтобы предотвратить перегрев насоса.
При монтаже насоса следует:
Соединить с приводом: Подключите приводной вал насоса к соответствующему источнику энергии (например, электродвигателю) с использованием муфт или других соединительных элементов. Убедитесь в надёжности и отсутствии люфта в соединении.
Подключить трубопроводы: Подсоедините всасывающий и нагнетательный трубопроводы к соответствующим патрубкам насоса. Используйте уплотнительные элементы, чтобы предотвратить утечки жидкости.
Проверить направление вращения: Убедитесь, что направление вращения вала насоса соответствует требованиям. Неправильное направление может привести к снижению эффективности или повреждению оборудования.
После монтажа важно:
Проверить соединения: Осмотрите все соединения на наличие утечек жидкости. При обнаружении утечек устраните их, подтянув соединения или заменив уплотнительные элементы.
Проверить уровень жидкости: Убедитесь, что в системе достаточный уровень рабочей жидкости для нормальной работы насоса.
Проверить давление: Проверьте давление в системе, чтобы убедиться, что оно соответствует рабочим параметрам насоса.
Регулярное техническое обслуживание и своевременный ремонт шестерёнчатого насоса являются ключевыми для обеспечения его надёжной и эффективной работы. Рассмотрим основные мероприятия, которые следует проводить:
Профилактическое обслуживание помогает предотвратить возникновение неисправностей и продлить срок службы насоса. Рекомендуется:
Проверка уровня и состояния рабочей жидкости: регулярно контролируйте уровень жидкости в системе и её состояние. Загрязнение или снижение уровня жидкости могут привести к перегреву и износу компонентов насоса.
Осмотр соединений и уплотнений: периодически проверяйте герметичность соединений и состояние уплотнительных элементов. Протечки могут свидетельствовать о повреждениях или износе уплотнений.
Проверка давления и производительности: контролируйте рабочее давление и производительность насоса. Отклонения от нормальных значений могут указывать на внутренние неисправности.
Очистка и замена фильтров: при наличии фильтров в системе регулярно очищайте или заменяйте их. Засорённые фильтры могут снижать эффективность работы насоса.
При возникновении неисправностей или износа отдельных компонентов может потребоваться ремонт или восстановление насоса. Основные этапы:
Диагностика неисправностей: проведите тщательную диагностику для выявления причины неисправности. Это может включать осмотр, измерения и анализ работы насоса.

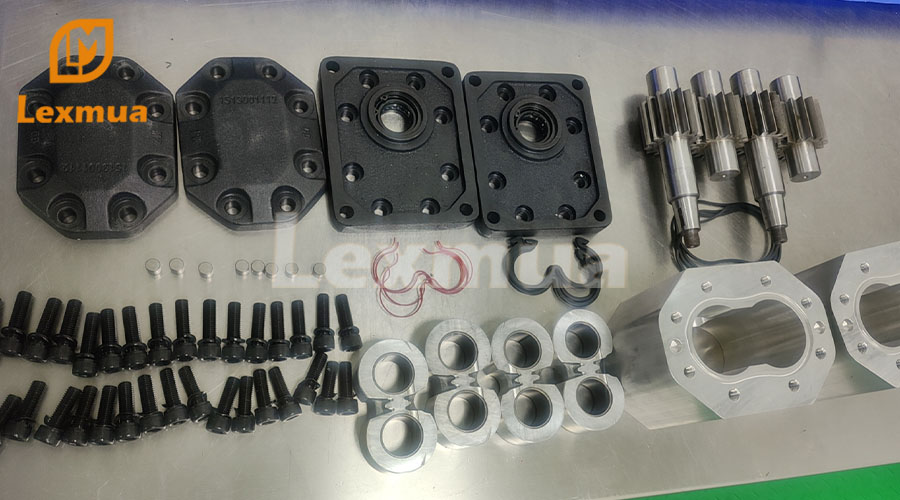

Разборка и осмотр компонентов: разберите насос, осмотрите все его компоненты на наличие повреждений, износа или загрязнений. Особое внимание уделите шестерням, подшипникам и уплотнительным элементам.
Замена изношенных деталей: при необходимости замените изношенные или повреждённые детали на новые или восстановленные. Используйте только оригинальные запчасти или их качественные аналоги.
Сборка и настройка: соберите насос, проведите настройку и регулировку всех его компонентов. Убедитесь в правильности установки и функционирования всех элементов.
Проверка после ремонта: после завершения ремонта проведите тестирование насоса в рабочих условиях. Убедитесь в его нормальной работе, отсутствии утечек и соответствующих параметрах производительности.
Шестерёнчатые насосы — это надёжные и эффективные устройства, широко применяемые в различных отраслях промышленности. Правильный выбор, установка, эксплуатация и обслуживание этих насосов обеспечивают их долгосрочную и бесперебойную работу.

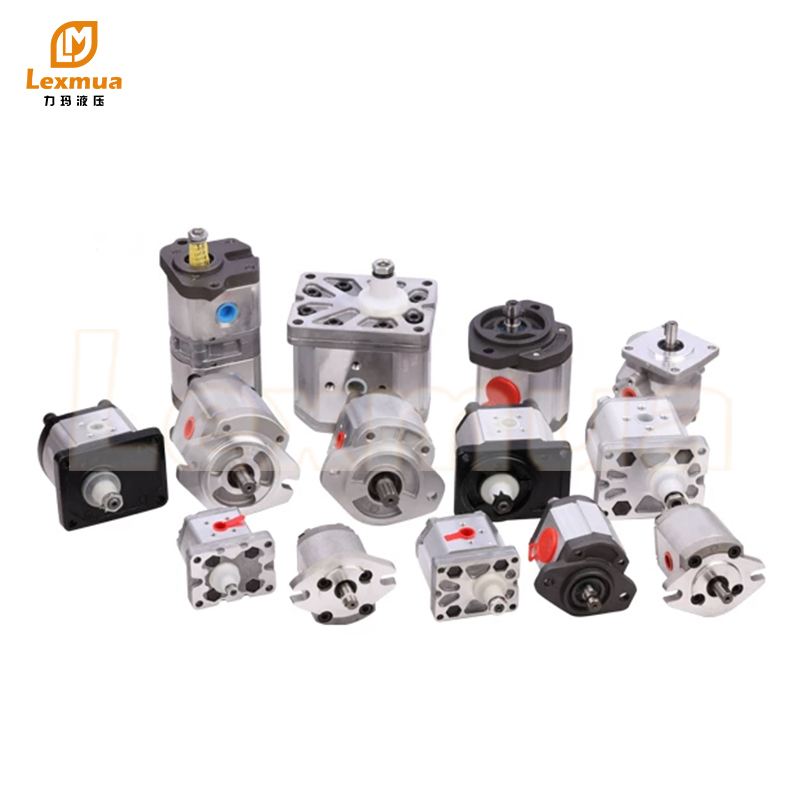

Если вы ищете качественные шестерёнчатые насосы или комплектующие для их обслуживания, обратите внимание на продукцию компании Lexmua. Lexmua предлагает широкий ассортимент насосов, соответствующих международным стандартам качества, что делает их отличным выбором для различных промышленных применений.
