Орбитальный гидравлический мотор — это тип гидравлического двигателя, предназначенный для преобразования энергии рабочей жидкости (масла под давлением) в вращательное механическое движение с высоким крутящим моментом при низких скоростях. Такие моторы широко используются в гидросистемах, где требуется мощный привод при умеренных оборотах, например в строительной, сельскохозяйственной и промышленной технике.
Орбитальные гидромоторы отличаются компактной конструкцией, высокой плотностью мощности и простотой интеграции в гидросистемы без дополнительного редуктора, что делает их привлекательными для управляемых приводов, конвейеров, шнеков, гусеничных и колесных приводов.
Чтобы понять, почему орбитальный гидромотор показывает выдающиеся результаты в задачах с низкими оборотами и высоким крутящим моментом, важно разобраться в его внутренней конструкции и принципе действия.

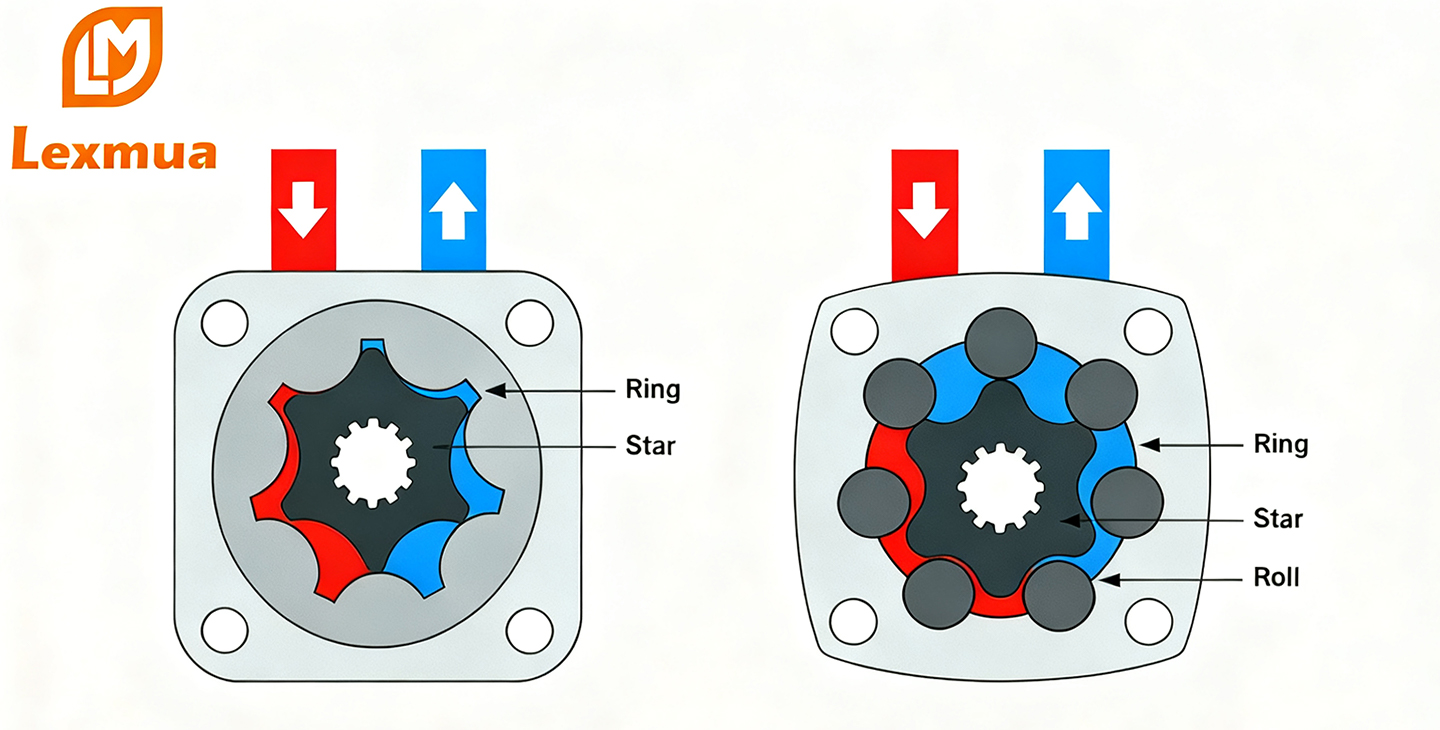

В основе орбитального гидравлического мотора лежит особый тип передачи — героторный (gerotor) или геролерный (geroler) механизм. Это сочетание внутреннего ротора с выступами и внешнего статора с большим количеством зубьев. Ротор расположен эксцентрично внутри статора, и у него всегда на один зуб меньше, чем у статора. Такое соотношение создает чередующиеся секции замкнутого объёма, которые расширяются и сжимаются по мере движения ротора.
При подаче гидравлической жидкости под давлением в мотор, она заполняет эти секции. Давление жидкости заставляет ротор двигаться не просто вращательно, а орбитально — по эксцентрической траектории, что и дало название этому типу моторов. Это движение и передается через вал, создавая механическое вращение с высоким моментом.
Механизм работы можно описать пошагово:
Подача давления: нагнетаемое маслом под давлением гидравлическое масло входит через впускной порт в мотор.
Заполнение камер: масло распределяется в пространство между внутренним ротором и внешним статором, образуя небольшие герметичные камеры.
Орбитальное движение: из-за разницы в количестве зубьев ротор начинает двигаться по орбите внутри статора, одновременно слегка вращаясь.
Передача силы: растущие по объёму камеры, заполненные маслом под давлением, создают давление на ротор, передавая энергию жидкости механическому валу.
Сжатие и выход: по мере движения камеры смачиваются, сжимаются, вытесняют отработанную жидкость через выпускной порт, и цикл повторяется.
Этот принцип обеспечивает плавный непрерывный крутящий момент даже при низких скоростях вращения, что и делает орбитальные гидромоторы незаменимыми в задачах, где требуется движение тяжёлых нагрузок без редуктора.
Орбитальные гидравлические моторы обладают рядом ключевых преимуществ, которые делают их одним из наиболее эффективных решений для задач с низкой скоростью вращения и высоким крутящим моментом. Эти особенности обеспечивают как техническую надежность, так и экономическую привлекательность в широком спектре применений.
Одно из главных преимуществ орбитального мотора — способность создавать большой крутящий момент на выходном валу при относительно низких скоростях вращения. Такое свойство достигается благодаря героторной (orbit) конструкции, где гидравлическое давление преобразуется в орбитальное движение, дающее мощный момент без дополнительного редуктора. Это делает орбитальные моторы идеальными для приводов ленточных конвейеров, винтовых механизмов, подъемников и гусеничных ходов.
Орбитальные гидромоторы обладают высокой мощностью на единицу объёма и массы. Их компактные размеры позволяют легко интегрировать их в ограниченное пространство конструкций без необходимости в громоздких редукторах или дополнительных механических узлах. Это выгодно для мобильной техники, сельскохозяйственных машин и строительных агрегатов с ограниченным монтажным пространством.
Конструкция орбитального мотора сравнительно проста: героторный механизм содержит меньше движущихся частей по сравнению с поршневыми или шестерёнными моторами. Это приводит к:
снижению износа и увеличению срока службы,
уменьшению затрат на обслуживание,
устойчивости к вибрациям и ударным нагрузкам.
Орбитальные моторы обеспечивают постоянный момент и плавное вращение без значительных пульсаций, что снижает вибрации и уровень шума при работе. Это особенно важно в условиях, где требуется точное управление движением или комфорт оператора. Такая работа также способствует увеличению ресурса компонентов гидросистемы.
Изменение направления вращения у орбитального мотора достигается простым переключением направления потока гидравлической жидкости. Это делает моторы удобными для применения в системах, где требуется реверсивное движение без сложных механических переключателей.
Орбитальные гидромоторы хорошо выдерживают ударные и переменные нагрузки, что характерно для тяжёлых рабочих циклов в строительной и сельскохозяйственной технике. Их конструкция также обеспечивает приемлемую работу при умеренном уровне загрязнения рабочей жидкости, что повышает их эксплуатационную надёжность в полевых условиях.
Орбитальные гидромоторы оптимизированы для низких и умеренных скоростей, где они могут развивать высокий крутящий момент без применения дополнительных механических редукторов. Однако при необходимости очень высоких оборотов (обычно более 500–1000 об/мин) такие моторы будут работать неэффективно, и в этих случаях требуются другие типы моторов (например, поршневые) или дополнительная передача для повышения скорости.
Несмотря на преимущества в простоте конструкции, орбитальные моторы обладают более низкой объемной эффективностью по сравнению с поршневыми или радиально-поршневыми моторами в определённых рабочих условиях. Небольшие внутренние утечки через героты могут снижать фактическую передачу энергии и приводить к потерям потока и давления.
Хотя орбитальные моторы хорошо работают при умеренных давлениях, при чрезмерно высоких нагрузках их производительность и ресурс могут снижаться из-за ускоренного износа внутренних элементов, особенно героторной пары. Для приложений с экстремально высоким давлением или очень высокими моментами лучше подходят поршневые гидромоторы.
Со временем героторные пары и уплотнения в орбитальных моторах могут изнашиваться, что приводит к снижению эффективности, падению крутящего момента и утечкам масла. Такие проблемы чаще возникают при длительной эксплуатации без своевременного обслуживания или при эксплуатации в агрессивных условиях.
Как и другие гидравлические компоненты, орбитальные моторы восприимчивы к низкому качеству рабочей жидкости, загрязнениям и перегреву. Загрязнения могут ускорить износ и привести к внутренним утечкам, а перегрев — к ухудшению характеристик и сокращению срока службы.
| Область | Применение | Причина выбора |
|---|---|---|
| Строительная техника | Ходы гусениц, повороты стрел, шнеки | Высокий момент при низкой скорости |
| Сельхозтехника | Жатки, шнеки, развёртки | Надёжность в грязевых условиях |
| Материалообработка | Конвейеры, лебёдки | Плавное движение без рывков |
| Морское оборудование | Лебёдки якорей, краны | Устойчивость к нагрузкам и вибрациям |
| Спецтехника | Коммунальные и дорожные машины | Простое управление реверсом |
| Параметр | Что означает | Как влияет на выбор |
|---|---|---|
| Рабочий объём (см³/об) | Объём рабочего хода мотора | Влияет на крутящий момент и скорость: больший объём даёт больший момент, но снижает обороты при том же расходе жидкости. |
| Крутящий момент | Сила вращения на выходном валу | Должен соответствовать нагрузкам приводимого механизма. |
| Скорость вращения (об/мин) | Частота вращения вала | Зависит от подачи жидкости и объёма мотора, влияет на рабочий режим машины. |
| Максимальное давление (бар) | Давление, при котором мотор может работать без повреждений | Определяет, выдержит ли мотор условия вашей гидросистемы. |
| Расход масла (л/мин) | Количество жидкости, подаваемое в мотор | Влияет на скорость и мощность вращения. |
| Размеры и монтаж | Конфигурация фланца, размеры корпуса | Уточняет, насколько легко мотор интегрируется в ваше оборудование. |
| Тип выходного вала | Форма и профиль вала | Определяет способ соединения с вашей механикой. |
| Условия эксплуатации | Температура, загрязнения, вибрации | Влияет на выбор уплотнений и материалов корпуса. |
| Поддержка производителя | Гарантия, сервис и запчасти | Отражает надёжность поставки и обслуживания. |
Орбитальные гидравлические моторы — это тип гидромоторов с героторным механизмом, обеспечивающий высокий крутящий момент при низких скоростях вращения. Они работают за счёт орбитального движения внутренних элементов, что позволяет преобразовывать давление и поток жидкости в мощное вращательное движение. Форма конструкции делает их компактными, простыми и надёжными для различных гидравлических систем.
Если вам нужен индивидуальный подбор орбитального гидромотора под конкретные технические требования, команда Lexmua готова помочь. Мы предлагаем:
подбор мотора по параметрам давления, расхода, скорости и моменту;
расчёт оптимального решения под вашу гидросистему;
техническую поддержку при выборе и внедрении;
актуальные предложения и коммерческие условия.
Свяжитесь с нами для консультации и точного подбора гидромотора, который максимально эффективно решит задачи вашего оборудования.
Вопрос 1. Можно ли изменять направление вращения орбитального гидромотора?
Да, большинство орбитальных гидромоторов допускают реверс. Для этого достаточно изменить направление подачи гидравлической жидкости: поменять местами входной и выходной порты.
Вопрос 2. Что будет, если мотор работает слишком быстро?
Если превысить максимально допустимые обороты, могут возникнуть кавитация и перегрев, снижение эффективности и ускоренный износ внутренних элементов.
Вопрос 3. Какие проблемы наиболее часто встречаются при эксплуатации?
Обычные неисправности включают:
износ героторной пары и уплотнений, приводящий к падению момента и утечкам;
шум и вибрации, часто связанные с кавитацией или неправильной подачей жидкости;
перегрев, вызванный чрезмерной нагрузкой или плохой циркуляцией масла.
Вопрос 4. Какие меры по обслуживанию важны для долговечности мотора?
Поддерживать чистоту и подходящую вязкость гидравлической жидкости.
Регулярно проверять фильтры и систему охлаждения.
Следить за параметрами давления, расхода и температурой в рабочем цикле.
Эти меры помогают продлить срок службы мотора и снизить риск отказов.
