В промышленных гидравлических системах Наиболее распространенным выбором являются лопастные насосы, конструктивными особенностями которых являются вращающиеся роторы и выдвижные лопасти, расположенные в эксцентричных полостях.Такая конструкция позволяет лопастным насосам обеспечивать стабильный и большой расход жидкости, поэтому они широко используются во многих отраслях промышленности.

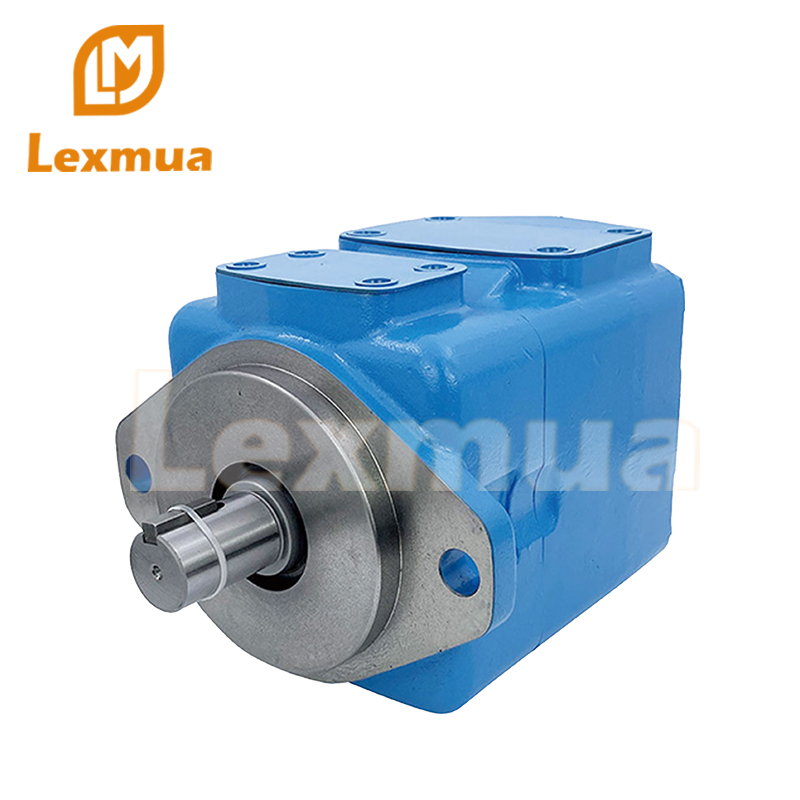

Лопастной насос — один из вариантов объёмных вращающихся гидравлических насосов (rotary positive displacement pump). Он основан на конструкции, в которой ротор с выдвижными лопастями размещается эксцентрично внутри корпуса (камера-кольцо) и создаёт вместе с корпусом изменяющиеся по объёму камеры для всасывания и нагнетания жидкости.
Ротор – цилиндрический элемент, на котором выполнены радиальные пазы под лопасти.
Лопасти – пластины либо жёсткие, либо гибкие, помещённые в пазы ротора; при вращении они выдвигаются наружу либо посредством центробежной силы, либо пружин.
Камера-кольцо (cam ring / housing) – корпус насоса, в котором размещён ротор с эксцентриситетом (смещение центра ротора относительно центра корпуса), образующий изменяющуюся по объёму «восходящую» и «нисходящую» части камеры.
Впускной и выпускной порты – отверстия корпуса, через которые жидкость попадает в насос или выходит из него.
При приводе ротора в движение лопасти (или гибкие сегменты) перемещаются по пазам: на стороне всасывания центробежная сила (и/или пружины) выдвигают лопасти наружу к стенке корпуса, образуя увеличивающиеся камеры между соседними лопастями и корпусом. Жидкость при этом поступает через впускной порт благодаря разрежению (или давлению системы).
По мере вращения ротора камеры с жидкостью перемещаются вдоль корпуса к стороне нагнетания. Объём каждой камеры уменьшается (из-за формы корпуса и ввода/вывода), что создаёт перепад давления и заставляет жидкость выходить через выпускной порт.
Этот процесс повторяется непрерывно — каждая лопасть создаёт сменяющиеся камеры, обеспечивая почти постоянный объёмный поток. Благодаря этому насос работает с низкой пульсацией потока.

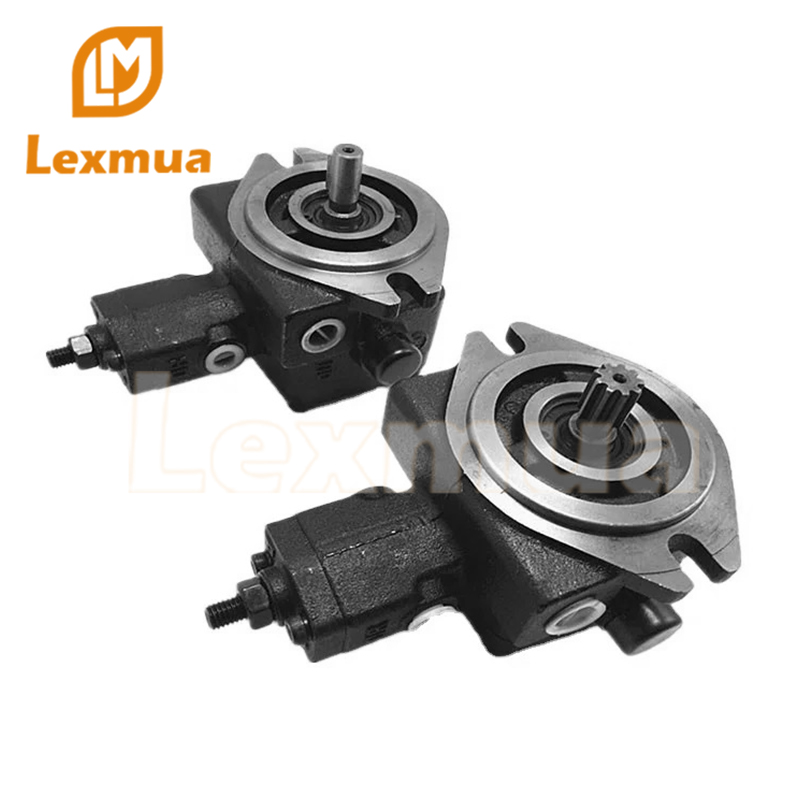

Конструкции могут быть фиксированного или переменного объёма (дисплеямента). В переменном варианте можно изменять эксцентриситет корпуса или перемещать кольцо для регулирования подаваемого объёма.
В конструкции лопастного насоса (vane pump) заложена целая серия технических особенностей, которые обеспечивают ему конкурентные преимущества в ряде применений. Ниже — подробно по ключевым пунктам.
Одним из существенных достоинств лопастных насосов является практически постоянный объёмный поток жидкости, поскольку камера между лопастями меняется плавно при вращении ротора — это снижает пульсации и вибрации.
Такая характеристика делает насосы привлекательными там, где требуется аккуратная подача без «рывков» потока — например, в прецизионной гидравлике или системах с чувствительным оборудованием.
Благодаря конструкции, где отсутствует жёсткий контакт зуб-зуб (в отличие от некоторых зубчатых насосов), лопастные насосы работают тише и создают меньше вибраций.
Это преимущество особенно важно в тех производственных или мобильных системах, где нужно соблюсти требования по шуму или вибрации.
Многие модели лопастных насосов способны начинать работу даже без полного заполнения или с некоторым уровнем воздуха в системе (самовсасывающие свойства).
Высокая всасывающая способность облегчает запуск насосной системы и может снизить требования к предварительной заправке или внешнему питанию жидкости.
Лопастные насосы способны работать с жидкостями различной вязкости (особенно низкой и средней), а также показывают гибкость при изменении условий эксплуатации.
Например, если вязкость жидкости меняется, или имеются скачки расхода/давления — лопастной насос может справиться лучше, чем некоторые альтернативы.
С точки зрения энергоэффективности, лопастные насосы в ряде случаев превосходят зубчатые аналоги: они меньше теряют энергию, имеют ровную работу, могут обеспечить высокий КПД.
Также, поскольку конструкция обеспечивает постоянный контакт лопастей со стенкой камеры и самокомпенсацию износа (в некоторых моделях), насос поддерживает эффективность с течением времени.
Хотя лопастные насосы обладают рядом значительных преимуществ, для корректного выбора и эксплуатации также важно ясно понимать и их ограничения. Ниже — основные из них.
Лопастные насосы требуют повышенной чистоты рабочей жидкости. Попадание твёрдых частиц или абразивов значительно ускоряет износ лопастей и корпуса и может снизить эффективность насоса.
Например: «The efficiency of a vane pump decreases with increasing fluid viscosity … and are prone to damaging wear when used with feeds containing abrasives and usually require protection by a suction-side filter.»
При работе с жидкостями высокой вязкости эффективность лопастного насоса значительно падает — увеличение вязкости усложняет выдвижение и возврат лопастей, увеличивает утечку и потери.
Как отмечено: «Efficiency … often decrease when processing high viscous liquids.»
Лопастные насосы, как правило, рассчитаны на средние значения давления и менее подходят для сверхвысоких давлений по сравнению с поршневыми аналогами.
Также конструкция (много подвижных деталей, узкие зазоры) делает их менее пригодными для тяжёлых условий эксплуатации, чем некоторые другие типы насосов.
В конструкции лопастного насоса присутствует множество подвижных элементов: лопасти, пазовые канавки, контакт лёта с корпусом, уплотнения вала и др. Это делает конструкцию более сложной, чем, например, простейший зубчатый насос.
Также наличие уплотнений, особенно на валу, может стать источником утечек, если не соблюдены требования по монтажу и обслуживанию.
Из-за вышеуказанных факторов (вязкость, загрязнения, давление) диапазон применения лопастных насосов с оптимальной производительностью ограничен. Их чаще выбирают для жидкостей низкой-средней вязкости, с невысоким содержанием абразивных частиц и умеренными давлениями. При выходе за эти рамки следует рассмотреть альтернативные типы насосов.
Для правильного выбора насоса важно не только изучить плюсы и минусы именно лопастного насоса, но и взглянуть на него в контексте альтернатив — таких как зубчатый насос (gear pump) и поршневой насос (piston pump). Ниже — основные отличия.
По конструкции: зубчатые насосы имеют более простую структуру — два или более зубчатых колёса, которые создают объём жидкости при вращении.Лопастные насосы сложнее: ротор, лопасти, камера, выдвижение лопастей.
По давлению и применению: зубчатые насосы часто используются там, где требуется надёжность и простота, а не идеальная плавность потока. Например, они способны работать с более вязкими жидкостями.Лопастные насосы дают более плавный поток и меньшие пульсации, что выгодно в прецизионных системах.
По чистоте и условиям эксплуатации: зубчатые насосы более толерантны к загрязнению и абразивам по сравнению с лопастными.
По эффективности: в сравнении зубчатый насос может уступать лопастному в чистых, оптимальных условиях с низкой вязкостью, но выигрывать в суровых условиях.
Давление: поршневые насосы рассчитаны на значительно более высокие давления, чем лопастные.
Степень сложности и стоимость: поршневые насосы зачастую сложнее по конструкции и дороже, требуют более точного исполнения и обслуживания.
Применение: если требуется высокое давление, точный контроль расхода/давления, тяжёлые гидросистемы — поршневой насос может быть предпочтительнее. Лопастной же лучше подходит там, где важны плавный поток, низкий шум и умеренные условия.
Экономичность и шум: лопастные насосы выигрывают по показателям шума и вибрации в сравнении с поршневыми в аналогичных средних режимах.
| Тип насоса | Уровень давления | Чувствительность к среде | Поток / пульсации | Стоимость / сложность |
|---|---|---|---|---|
| Лопастной (vane) | До средних уровней | Требует чистой жидкости | Плавный, низкие пульсации | Умеренная сложность, средняя цена |
| Зубчатый (gear) | Средний–ниже | Более толерантен к загрязнению | Более пульсаций, шумнее | Простая конструкция, низкая цена |
| Поршневой (piston) | Высокие давления | Может работать с вязкими/агрессивными средами | Хороший контроль, может быть пульсации | Сложная конструкция, высокая цена |
В заключение можно отметить, что лопастной насос (vane-pump) представляет собой эффективное и проверенное решение в гидравлических системах при соблюдении определённых условий. Он сочетает в себе ряд важных преимуществ — плавный и стабильный поток, низкий уровень шума и вибраций, хорошую всасывающую способность и универсальность при работе с жидкостями низкой-средней вязкости. При правильном выборе и эксплуатации он способен обеспечить высокий уровень надёжности и эффективность.
Однако не стоит забывать и о его ограничениях. Как указывает техническая литература, лопастные насосы чувствительны к чистоте жидкости, имеют ограничения по высоким вязкостям, давлению и условиям эксплуатации.
Поэтому выбор такого насоса должен основываться на конкретной задаче, условиях среды, типе жидкости и требованиях системы.
Выводы для закупщиков, инженеров и технических специалистов:
Если ваша гидравлическая система работает с жидкостью низкой-средней вязкости, при умеренном давлении и важен низкий уровень шума — лопастной насос может быть отличным выбором.
Если же условия включают высокую вязкость, агрессивную среду, большое содержание твёрдых включений или высокое давление — имеет смысл рассмотреть альтернативы (например, поршневой или зубчатый насос).
В компании Lexmua мы убеждены, что лопастные насосы — это эффективное и надёжное решение для множества гидравлических систем, когда требуется стабильный поток, низкий уровень шума и оптимальное соотношение производительности и цены. Мы более 15 лет производим и поставляем гидравлическое оборудование по всему миру, и наш опыт подтверждает: при правильном подборе лопастной насос способен работать стабильно, экономично и долговечно.
Наш ассортимент включает лопастные насосы, шестерёнчатые насосы, поршневые насосы, гидромоторы, клапаны и гидравлические станции, которые применяются в строительной, сельскохозяйственной и промышленной технике. Все изделия Lexmua проходят строгий контроль качества, соответствуют международным стандартам ISO и могут быть адаптированы под задачи клиента — включая OEM и ODM-конфигурации.
Если вы ищете надёжного производителя и поставщика лопастных насосов, обращайтесь напрямую в Lexmua Hydraulic Manufacturer. Мы поможем подобрать подходящую модель, рассчитать параметры и предложим лучшее решение для вашей гидравлической системы.
1. Что такое лопастной насос?
Лопастной насос — это объёмный гидравлический насос с ротором и выдвижными лопастями, обеспечивающий плавный и стабильный поток жидкости при умеренном давлении.
2. В чём основные преимущества лопастного насоса?
Он отличается низким уровнем шума, стабильной подачей жидкости, компактностью и простотой обслуживания — идеален для систем средней мощности.
3. Какие у него недостатки?
Лопастной насос чувствителен к загрязнениям и не подходит для жидкостей высокой вязкости или абразивных сред.
4. Где чаще всего применяются лопастные насосы?
Они используются в строительной, сельскохозяйственной и промышленной технике, а также в гидросистемах, где важны плавность и низкий шум.
