В современной гидравлике выбор правильного насоса — один из ключевых факторов долговечности, надёжности и эффективности системы. Компания Lexmua, специализирующаяся на комплексных решениях для гидроаппаратов, предлагает своё видение и практический опыт по одному из перспективных направлений: трёхсекционный (3-ступенчатый) гидравлический шестерёнчатый насос.

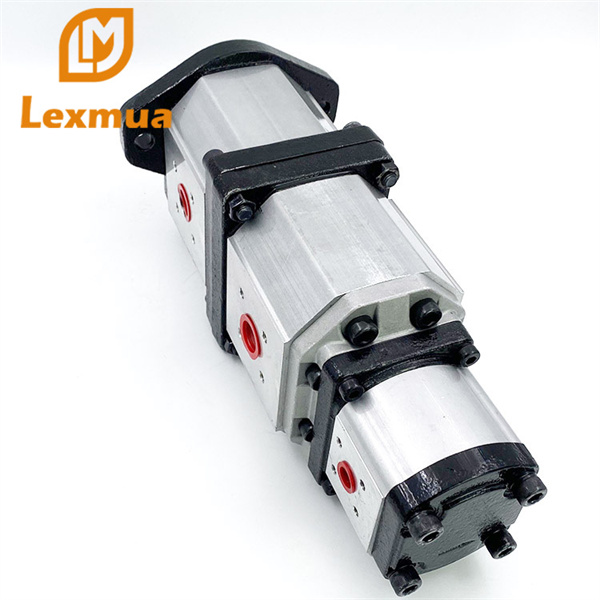

Под термином «3-ступенчатый» (или «трёхсекционный») шестерёнчатый насос мы понимаем устройство, в одном корпусе которого расположены три отдельных шестерёнчатых модуля (секции), последовательно либо комбинированно соединённых, что позволяет повысить итоговое давление, гибкость подачи и адаптировать насос под несколько контуров гидросистемы.Таким образом, вместо одной традиционной секции, мы получаем интегрированное решение с тремя модулями под одной шестернёвой сборкой.
В линейке насосов Lexmua мы применяем проверенную конструкцию внешнего шестерёнчатого насоса, включающую следующие ключевые элементы: корпус, ведущую и ведомую шестерни, опорные подшипники валов, впускной и выпускной патрубки.
Внешний шестерёнчатый насос — это положительно-вытесняющий насос, где жидкость захватывается между зубьями шестерен и перемещается к выпуску.
Принцип работы можно описать так: при вращении ведущей шестерни образуется вакуум на впуске, жидкость втягивается, далее она переносится в объёмах между зубьями и корпусом и затем вытесняется при сцеплении зубьев во выпуск.
Для нас, как производителя, важно, что опорные подшипники поддерживают валы с обеих сторон, что снижает изгиб и повышает надёжность при высоких давлениях.
Рассмотрим цикл работы на примере такого трёхсекционного насоса от Lexmua:
На впускной стороне каждой секции, когда зубья шестерён начинают выходить из сцепления, объём камеры увеличивается → создаётся разрежение → жидкость поступает в объём между зубьями и корпусом. (как в классическом внешнем шестерёнчатом насосе)
Жидкость «запирается» между шестернями и корпусом, переносится по внешней стороне зубчатых модулей к выпуску. Здесь важно, что у трёхсекционного варианта каждая секция может работать либо последовательно, либо параллельно — в зависимости от схемы подключения.
При сцеплении зубьев в выпускной зоне объём резко уменьшается — жидкость вытесняется через выпускной патрубок под давлением.
Если секции соединены последовательно — выход первой секции может затем поступать на вход второй, что позволяет повысить суммарное давление; если параллельно — получаем два или три независимых потока с одинаковым приводом. Как производитель, Lexmua предлагает обе схемы в зависимости от технического задания клиента.
Под дисплементом (объём на оборот) понимается объём жидкости, который насос перемещает за один оборот. У шестерёнчатых насосов этот параметр указывается, например, в см³/об или мл/об.
Суммарный поток (л/мин) рассчитывается как:
поток = дисплемент × частота оборотов (об/мин) × число секций
Этот расчёт особенно важен для трёхсекционных решений, где каждая секция может иметь свой дисплемент или быть задействована в разных контурах.
Один из ключевых параметров — это максимальное рабочее давление, при котором насос способен эксплуатироваться без преждевременного износа. У внешних шестерённых насосов рабочее давление может достигать порядка 200 бар (≈ 3000 psi) и выше.
Необходимо разграничивать:
номинальное давление — давление, при котором насос может работать длительно
пиковое давление — кратковременное давление, которое насос способен выдержать, но не предназначено для постоянной работы.
Частота вращения вала напрямую влияет на подачу. При слишком низкой скорости эффективность падает, при слишком высокой — повышаются нагрузки и риск износа.
Также важно:
направление вращения (по/против часовой стрелки) — влияет на расположение всасывающего и выпускного патрубков
наличие монтажного фланца или шлицевого соединения — влияет на совместимость с приводом
Материалы корпуса и шестерён определяют долговечность насоса. При высоких давлениях и нагрузках предпочтительно использовать чугун, сталь или закаленную стальную пару зубьев.
Также важно учитывать такие моменты, как:
минимальные зазоры между шестернями и корпусом — чем меньше утечка, тем выше объёмная эффективность.
использование подшипников и уплотнений, рассчитанных на соответствующие условия (температура, загрязнение, абразивные частицы).
Ключевые эксплуатационные показатели:
объёмная эффективность (сколько заявленного потока реально подаётся) — у шестерённых насосов она, как правило, ниже, чем у поршневых.
механическая эффективность (учитывая трение и утечки)
уровень шума и вибрации — конструкция зубьев (шпоночные, геликальные) и качество изготовления влияют на комфорт и срок службы.
Компактность и простота конструкции
Трёхсекционный шестерёнчатый насос позволяет объединить в одном корпусе три рабочих модуля, что уменьшает габариты и масса системы в целом.
Стабильный и равномерный поток
Шестерёнчатые насосы в целом обеспечивают стабильную подачу без значительных пульсаций, что улучшает работу гидросистемы и снижает нагрузку на другие компоненты гидроцепи.
Высокая эффективность и простота обслуживания
Благодаря простой конструкции — минимум движущихся частей — такие насосы легче обслуживать, чем многие сложные поршневые варианты. Одновременно, они способны обеспечивать достаточно высокий объёмный КПД при адаптированных зазорах.
Гибкость конфигурации и интеграции
В трёхсекционной версии можно задать разные объёмы и/или давления для секций, что позволяет обслуживать несколько контуров или комбинировать потоки в зависимости от задач. Это открывает широкие возможности для кастомизации, что мы в Lexmua активно реализуем.
Ограничения по давлению и расходу
Несмотря на успехи конструкции, шестерёнчатые насосы всё же имеют ограничения: внешний шестерёнчатый насос не способен обеспечить такие же максимальные давления и потоки, как некоторые поршневые и аксиально-плунжерные насосы.
Чувствительность к качеству жидкости и загрязнениям
Из-за небольшой величины зазоров между шестернями и корпусом, загрязнения или чрезмерно низкая вязкость жидкости могут значительно ухудшить производительность и ресурс насоса.
Шум, вибрация и износ при неподходящих условиях
Если насос работает за пределами рекомендованных параметров (например, слишком высокие обороты, неправильная смазка, засорение), это может приводить к повышенному износу, шуму, вибрации и даже преждевременному отказу.
Ограниченная возможность регулирования подачи
У многих стандартных шестерёнчатых насосов нет плавной регулировки подачи внутри одной секции: объём подаваемой жидкости напрямую зависит от оборотов. Это может быть недостатком, если система требует точной настройки потока.
Исходя из опыта Lexmua, трёхсекционные шестерёнчатые насосы особенно рекомендованы, когда:
требуется несколько независимых гидравлических контуров с разными параметрами, но хочется уменьшить число отдельных насосов;
монтажное пространство ограничено и предпочтительнее компактное агрегатное решение;
рабочая жидкость имеет подходящую вязкость и качественная фильтрация обеспечена;
давление и расход находятся в диапазоне, где шестерёнчатая конструкция является рациональной (то есть не требуется экстремально высокое давление или огромный поток, которые лучше обслуживает поршневой или винтовой насос).
В машинах, таких как самосвалы, гидроманипуляторы, коммунальная техника, экскаваторы и др., нередко требуется несколько рабочих гидравлических контуров с различными расходами и давлениями. В таких системах насосы серии 3 секции позволяют объединить несколько задач в одном корпусе: например, первая секция — электропитание вспомогательных механизмов, вторая — основной контур подъёмной функции, третья — режим частой нагрузки. О том, что внешние шестерёнчатые насосы используются в мобильных установках, написано в источниках: «External gear pumps can also be used in hydraulic power applications, typically in vehicles, lifting machinery and mobile plant equipment».
Таким образом, Lexmua может предложить решение, адаптированное именно под мобильную технику — с учётом монтажа, направления вращения, компактного корпуса и монтажного фланца.
В производственных линиях, станках, прессах, формовочных машинах часто требуется стабильная гидравлическая подача с высоким давлением и надёжностью. Трёхсекционный насос может обслуживать сразу несколько независимых контуров или один контур с последовательным повышением давления — что позволяет уменьшить количество отдельных насосов и упростить систему. Как указано: «Gear pumps are commonly used across various industries… They are also preferred in applications where accurate dosing or high pressure output is required».
В Lexmua мы разрабатываем такие решения с учётом требований промышленного применения: долговечность, пригодность к высокому циклу, фильтрация и качество гидрожидкости.
Сельхозтехника часто эксплуатируется в тяжёлых условиях: пыль, вибрации, изменчивое навесное оборудование. Здесь важно, чтобы насос был не просто мощным, но и адаптированным к условиям. В литературе отмечено, что шестерёнчатые насосы применяются и в аграрной технике.
В Lexmua мы можем предложить трёхсекционный насос, оптимизированный для агросектора: с упрощённым обслуживанием, сбыстросъёмными соединениями, защищённой конструкцией и лёгким переключением между секциями.
В комплексных машинах или установках — например, коммунальное оборудование, мобильные платформы, системы подъёма/опускания — бывает необходимость иметь разные рабочие потоки или разные давления в одно и то же время. Трёхсекционный шестерёнчатый насос как раз позволяет это реализовать: в одном корпусе три секции — например, низкое давление для вспомогательной функции, среднее — для основного привода, высокое — для аварийного режима. Такой подход экономит место, снижает монтажные соединения, упрощает сервис. В профессиональной статье сказано: «They deliver an operating medium into the hydraulic system and thus convert speed and torque into hydraulic energy».
В Lexмua мы предлагаем именно такие конфигурации и помогаем заказчику выбрать оптимальное сочетание секций под задачу.
Представим ситуацию: клиент-производитель коммунальной техники обращается к Lexmua с задачей — обеспечить гидросистему трёхдорожной машины, в которой необходимо три контура: подъём/опускание, вспомогательный контур (например, отвальные механизмы) и аварийный режим высокого давления. Мы предложили решение с трёхсекционным шестерёнчатым насосом, где:
Секция 1: малый объём, низкое давление — обслуживает вспомогательный контур,
Секция 2: средний объём, среднее давление — основной контур подъёма/опускания,
Секция 3: меньший объём, но рассчитана на повышенное давление — аварийный режим.
Благодаря такому распределению удаётся уменьшить количество отдельных насосов, сэкономить монтажное пространство и обеспечить быстрый переход между режимами. В рабочей практике подтверждается, что именно такие трёхэтапные решения применяются, если один обычный шестерёнчатый насос не справляется с задачей повышения давления либо требуется несколько потоков одновременно.
В ходе установки Lexmua обеспечила правильную ориентацию, монтаж, контроль направления вращения, подбор фланцев и интерфейсов — всё это позволяет свести к минимуму монтажные риски и повысить срок службы агрегата.
Другой пример: предприятие-производитель металлообрабатывающих прессов нуждается в компактном насосе, способном обеспечивать последовательное повышение давления — сначала для быстрого перемещения штока, затем для рабочего цикла высокой нагрузки. Вместо установки двух или трёх отдельных насосов, Lexmua предложила трёхсекционный шестерёнчатый насос:
Секция 1 обеспечивает подачу для быстрого перемещения штока,
Секция 2 — среднее давление при подготовительной стадии,
Секция 3 — максимальное давление при рабочем ходе.
Такое решение позволило сократить габариты гидросистемы, уменьшить количество трубопроводов и соединений, снизить риск утечек. Согласно исследованиям, многосекционные шестерёнчатые насосы именно так и применяются — когда требуется распределение нагрузки по ступеням.
Следуя практике Lexmua, при внедрении мы уделили внимание качеству масла, фильтрации, правильному монтажу, предварительной прокачке системы и запуску в соответствии с технической картой.
Неправильная ориентация или направление вращения: может привести к преждевременному износу и снижению производительности.
Недостаточная фильтрация или допуск той смеси масла, которую не рекомендует завод-изготовитель: трёхсекционные насосы особенно чувствительны к загрязнениям из-за множества зазоров и дополнительных уплотнений.
Монтаж с превышением допустимой скорости или давления: увеличивает тепловую нагрузку и износ. Как показывает практика, глубокое проектирование (например, CFD-моделирование многосекционных насосов) выявляет, что при превышении оборотов или давления теряется эффективность.
Подводя итоги, можно с уверенностью сказать: трёхсекционный гидравлический шестерёнчатый насос — это современное и рациональное решение для систем, где требуются несколько гидравлических контуров, компактность монтажа и высокая надёжность. Монтаж трёх секций в одном корпусе позволяет:
сократить количество отдельных насосов и приводов,
уменьшить габариты, массу и число соединений гидролинии,
повысить гибкость конфигурации под задачи заказчика.
Из технических источников известно, что шестерёнчатые насосы обеспечивают стабильную работу, высокую эффективность и подходят для различных условий применения.
Однако важно понимать и ограничения: чувствительность к загрязнению, необходимость точной фильтрации, ограниченные диапазоны регулировки потока — все это требует грамотного проектирования.
Компания Lexmua готова предложить комплексное решение: от подбора трёхсекционного шестерёнчатого насоса, его расчёта, до монтажа и последующего сервис-обслуживания. У нас есть опыт кастомизации под разные секции, под разные потоки и давления — и мы помогаем заказчику интегрировать агрегат максимально эффективно.
Если вы ищете надёжный трёхсекционный шестерёнчатый насос или хотите обсудить конфигурацию — свяжитесь с нами сегодня. Мы поможем подобрать модель, подготовить техническое предложение и обеспечить поставку, монтаж и обслуживание.
Что означает «3-ступенчатый шестерёнчатый насос»?
Ответ: Это насос, в одном корпусе которого объединены три отдельных шестерённых модуля (секции), что позволяет обслуживать несколько контуров или повысить давление/подачу в гидросистеме.
В чём преимущество трёхсекционного шестерёнчатого насоса перед одним стандартным?
Ответ: Он даёт гибкость: три секции в одном корпусе означают меньше монтажных узлов, меньшую площадь установки и возможность раздельных потоков или ступеней давления.
Какие основные параметры нужно учитывать при выборе такого насоса?
Ответ: Необходимо учитывать объём (дисплемент) каждой секции и суммарный поток, номинальное и максимальное давление, скорость вращения, направление вращения, монтажный интерфейс и материалы конструкции.
Когда применение трёхсекционного шестерёнчатого насоса нецелесообразно?
Ответ: Если система требует крайне высокого давления или очень крупного потока, либо гидрожидкость сильно загрязнена и нет возможности обеспечить качественную фильтрацию — в таких случаях лучше рассмотреть поршневой или винтовой насос.
Какие основные ошибки допускают при монтаже или эксплуатации?
Ответ: Часто встречаются: неправильное направление вращения, недостаточная фильтрация масла, превышение рекомендованных оборотов или давления, монтаж без предварительной прокачки. Эти ошибки могут привести к снижению ресурса насоса.
