Двойной (тандемный) шестеренчатый насос — это гидравлический агрегат, объединяющий два шестерённых насоса в одном корпусе или на одном валу, способный обеспечивать два независимых потока рабочей жидкости. Такое решение позволяет обслуживать несколько гидросхем одновременно, сохраняя компактность, снижая вес и упрощая конструкцию систем подачи.
В современном машиностроении, сельском хозяйстве, индустриальных и мобильных гидросистемах часто возникает задача подачи жидкости к двум контурам с разными требованиями. Например, одна секция может работать на подъем/опрессовку, другая — на вспомогательные механизмы или рулевое управление. В таких случаях тандемный насос — идеальный компромисс между эффективностью и компактностью.
Обычно насос с внешним зацеплением содержит пару зубчатых колёс (ведущее и ведомое). При вращении ведущей шестерни создаётся разрежение в зоне входа, через которое жидкость засасывается, заполняет пространство между зубьями и стенками корпуса, перемещается вдоль обода и в зоне зацепления вытесняется в напорную линию.
В тандемной конструкции два шестерённых отдела приводятся в движение единым валом. Каждая секция имеет свои камеры всасывания и нагнетания, но вращается синхронно. Главное отличие — возможность обслуживать два контура одновременно, с независимыми параметрами расхода и давления.
Поскольку секции находятся в одном агрегате, возможны утечки или деформации, ведущие к взаимному влиянию. Для минимизации этого часто вводят балансировочные каналы, перепускные клапаны или перегородки.

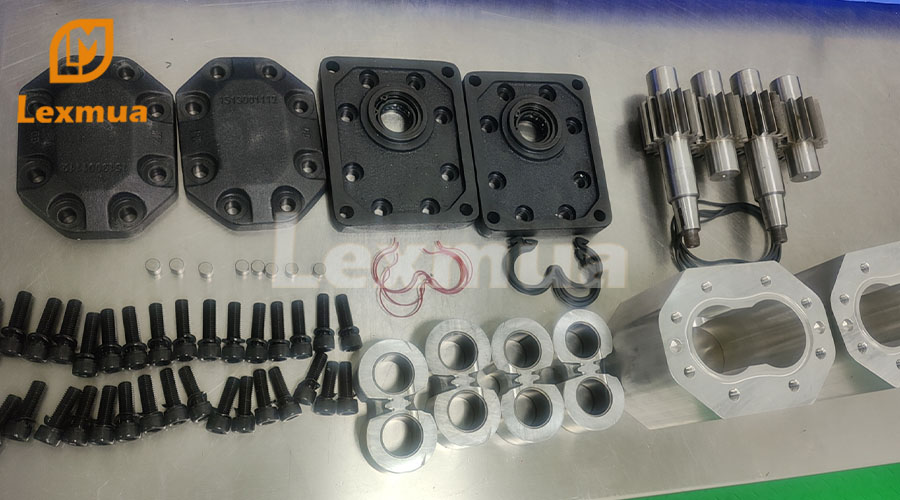

Тандемный насос — это по сути два шестерённых отсека, объединённых одним приводным валом или корпусом. Варианты компоновки бывают разные: два отдельных корпуса на одном валу, смежные корпуса или единый корпус с внутренним разделителем.
Корпус — обеспечивает граничные поверхности для камер и удерживает точность зазоров.
Приводной вал — соединяет секции и передаёт вращение.
Шестерни (ведущие/ведомые) — перемещают жидкость.
Уплотнители / сальники / прокладки — препятствуют утечкам между секциями и наружу.
Разделители / перегородки / балансирующие каналы и клапаны — уменьшают взаимное влияние.
Крышки / фланцы / заглушки — закрывают доступ к внутренним компонентам, обеспечивают сервисный доступ.
Два корпуса на общем валу
Смежные корпуса, объединённые конструктивно
Единый корпус с внутренним делителем
Возможны конструкции с внутренним зацеплением (одна шестерня окружает другую), но это усложняет изготовление
Материалы корпуса — чугун, сталь, алюминиевые сплавы. Шестерни — закалённая сталь с покрытием (например, хромирование). Уплотнители — эластомеры, фторополимеры и др., устойчивые к маслу и температуре.
Один привод — две секции: упрощение конструкции и снижение габаритов
Компактность и лёгкость монтажа
Экономия на корпусах, фланцах и соединительных элементах
Упрощение технического обслуживания и запасных частей
Стабильная подача и меньшая пульсация
Взаимное влияние секций из-за утечек или деформаций
Высокие требования к точности изготовления
Сложность балансировки и регулировки
Более сложный ремонт
Ограничения по давлению, скорости и параметрам рабочей жидкости
Мобильная и сельскохозяйственная техника — тракторы, комбайны, навески
Строительная и дорожно-строительная техника — экскаваторы, манипуляторы, погрузчики
Промышленные гидросистемы — прессы, станки, конвейеры
Нефтехимия и нефтяная отрасль — перекачка масел и вязких жидкостей
Промышленные установки и дозирующие системы — химические заводы, лакокрасочные линии
Системы смазки / масла — многоконтурные системы смазки
Мобильные агрегаты и гидропункты — компактные установки с ограниченным пространством
Обеспечьте строгую соосность валов
Минимизируйте изгибы и сопротивления в трубопроводах
Перед пуском заполните насос, проверьте направление вращения и герметичность
При первом запуске работайте на сниженных оборотах
Регулярно менять или очищать фильтры
Контролировать качество и уровень жидкости
Проверять и заменять уплотнители
Следить за затяжкой болтов и соединений
Отслеживать параметры давления, расхода, вибрации
| Симптом | Возможная причина | Решение |
|---|---|---|
| Падение подачи | Воздушный подсос, засор, низкий уровень | Проверка герметичности, очистка, долив жидкости |
| Пульсации | Неплотность, неправильно настроенный клапан | Устранение подсоса, регулировка |
| Шум / вибрация | Несоосность, износ подшипников | Центровка валов, замена деталей |
| Утечки через уплотнители | Износ колец, повреждения | Замена уплотнений, шлифовка торцевых поверхностей |
| Перегрев | Засоры, вязкость, недостаточное охлаждение | Очистка, замена жидкости, улучшение теплоотвода |
Используйте чистую и качественную рабочую жидкость
Избегайте резких перепадов нагрузки
Планово обслуживайте насос
Проектируйте конструкцию с возможностью замены узлов
Учитывайте температурные режимы и условия запуска
Двойной шестеренчатый насос — это оптимальное решение для задач, где требуется подача жидкости в два контура одновременно с учётом ограничений пространства и массы. При правильном подборе конструкции, точном расчёте, грамотной эксплуатации и обслуживании такой насос способен служить надёжно и эффективно.
Если вы рассматриваете сотрудничество с производителем насосов высокого качества, обратите внимание на Lexmua Hydraulic Technology Co., Ltd., специализирующуюся на производстве гидравлических насосов, моторов, клапанов и комплектующих.

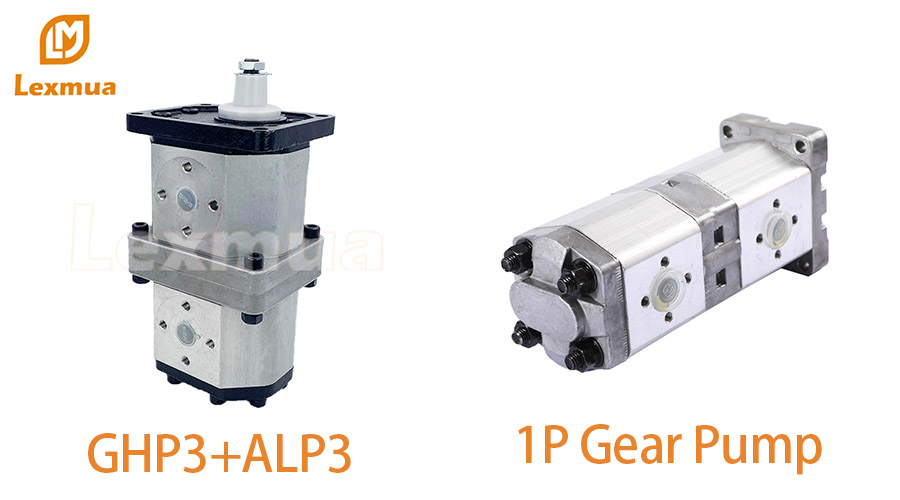

Компания Lexmua предлагает широкий ассортимент шестерённых насосов, включая серийные решения и кастомные варианты, способные удовлетворить требования ваших гидравлических проектов.
