2-ступенчатый шестеренчатый насос

Представьте себе гидравлическую систему, например, пресс или дровокол: сначала нужно быстро «прогнать» жидкость, заполнить цилиндры без большой нагрузки — важна скорость, большой расход, но давление невелико. А далее начинается нагрузка — система сопротивляется, и здесь требуется уже высокое давление, пусть при меньшем расходе.

Обычный насос часто вынужден либо жертвовать скоростью, либо мощностью. А вот устройство с двумя режимами — как компромисс: начало быстрое, финал мощный. Именно такие задачи решает двухступенчатый шестеренчатый насос.

В этой статье мы разберём:

• что это за насос и в чём его суть;

• из каких частей он состоит и как работает переключение;

• какие плюсы и ограничения такого решения;

• применение и рекомендации по выбору/эксплуатации.

Что такое 2-ступенчатый шестеренчатый насос

Обычный шестеренчатый насос — кратко

У классического внешнего шестеренчатого насоса: ведущая и ведомая шестерня вращаются, захватывают жидкость на всасывании, передают к напору. Объём подачи пропорционален объёму камеры и скорости вращения. Простота и надёжность — его сильные стороны.

Что же означает «двухступенчатый»?

В двухступенчатой конструкции реализованы две «ступени» — обычно:

• первая ступень — рассчитана на высокий расход и относительно низкое давление;

• вторая — рассчитана на более низкий расход, но готова обеспечивать более высокое давление.

Идея в том, что в лёгком режиме насос работает «на подачу», а при нагрузке переключается в режим «на давление». Таким образом один насос покрывает два разных режима — и нет необходимости ставить два отдельных агрегата.

Устройство: основные элементы 2-ступенчатого шестеренчатого насоса

Вот основные составные части такого насоса:

1. Корпус (housing / body)
   Это жёсткий внешний «чехол», внутри которого располагаются все механизмы. Он должен выдерживать давление и защищать внутренние узлы от внешних воздействий.

2. Приводной вал (drive shaft)
   Вал передаёт вращение от мотора или другого источника к первой ступени насоса. Он соединён с первой шестернёй (ведущей).

3. Шестерни — две ступени

   • Первая ступень: пара шестерён большого объёма, задача — подача (high flow, low pressure).

   • Вторая ступень: пара шестерён меньшего объёма — для высокого давления.
     Эти ступени могут быть встроены последовательно или по иной схеме, но общий принцип: две пары шестерён, чтобы охватить два режима работы.

4. Крышки, торцевые пластины (end plates / covers)
   Устанавливаются с обоих концов корпуса, фиксируют шестерни, обеспечивают герметичность и упругую поддержку подшипников и валов.

5. Каналы и порты (inlet, outlet, переходные каналы)

   • Входной порт (всасывание)

   • Выходной порт (напор)

   • Переходные каналы или выпускные отверстия, связывающие ступени или подключающие вторую ступень через клапанную систему.

6. Переключающий / перепускной клапан или золотник (switching / bypass valve)
   Это важный компонент — именно он обеспечивает подключение второй ступени в момент, когда необходимо повысить давление. Он может быть встроенным или внешним, управляться давлением или управляющим сигналом.

7. Уплотнения и подшипники (seals and bearings)
   Подшипники поддерживают вал и шестерни, уменьшают трение. Уплотнения препятствуют утечкам масла между полостями и за пределы корпуса. Для двухступенчатого насоса особенно важно, чтобы уплотнения выдерживали смену режима (от подачи к давлению).

Преимущества и ограничения

Преимущества

• Два режима — одна система. Насос способен работать и в режиме большого расхода/низкого давления, и в режиме высокого давления/меньшего расхода. Это экономит место, simplifie систему.

• Экономия монтажа и оборудования. Нет необходимости ставить два разных насоса — один агрегат покрывает оба режима.

• Быстрые циклы в лёгких режимах. Когда нагрузка ещё невелика, применяется первая ступень, и система быстро реагирует.

• Рациональное использование энергии. В лёгком режиме не требуется высокая мощность, двигатель работает экономичнее.

Ограничения и компромиссы

• Более сложная конструкция и управление. Добавление второй ступени и элементов переключения усложняет производство, обслуживание и контроль.

• Потенциальные проблемы при переключении. При переходе режимов возможны скачки давления или расхода, если система расчитана неидеально.

• Ограничение режима «высокого давления + большой расход». В режиме высокого давления расход будет меньше — если требуется и то, и другое одновременно, подъём может быть ограничен.

• Высокие требования к точности узлов. Для двухступенчатого насоса особенно важно качество зазоров, уплотнений и смазки — иначе эффективность падает.

• Не всегда оптимален при постоянной тяжёлой нагрузке. Если система работает почти всегда только в режиме высокого давления — возможно выгоднее простой одноступенчатый насос.

Применение и реальные примеры использования

Типичные области применения

2-ступенчатые шестеренчатые насосы особенно востребованы там, где механизм должен сначала быстро «дойти» (или заполнить систему), а потом подать большую силу. Вот несколько распространённых применений:

• Дровоколы (log splitters) — один из самых часто упоминаемых случаев. При слабой нагрузке нужен быстрый ход поршня, а когда лесина жестко сопротивляется — высокий напор. Двухступенчатый насос позволяет сначала “гонять” большой объём, потом переключиться на давление.

• Прессы, металлические формы, штамповочные устройства — в таких машинах часто требуется быстрое позиционирование (низкое давление, большой объём) и затем силовой режим (высокое давление, меньший объём).

• Гидравлика мобильной техники и вспомогательных механизмов — когда один привод должен работать и как “быстрое перемещение”, и как “мощная нагрузка”. Например, насосы высокого/низкого давления — схема “High/Low Gear Pumps” от фирм вроде Marzocchi / jbj.

• Системы с переменным режимом работы — там, где нагрузка меняется: иногда лёгкая, иногда тяжёлая. Пример: гидравлические захваты, механизмы подъёма/опускания, специальные машины.

Пример: как это выглядит “в жизни”

Допустим: дровокол с цилиндром.

• Начало: цилиндр должен быстро выдвинуться, чтобы схватить бревно — здесь нужно много жидкости, но давление ещё невысокое. Насос работает первой ступенью (высокий объём).

• Потом: бревно надо расколоть — нужно сильное давление, но объём меньше. Насос переключается на вторую ступень — меньший объём, но высокий напор.

• Всё это делает цикл быстрее и эффективнее, чем если бы использовался простой одноступенчатый насос, рассчитанный только на давление или только на объём.

Как выбрать и эксплуатировать двухступенчатый шестеренчатый насос: советы для пользователя

Основные критерии при выборе

При выборе насоса важно учитывать несколько ключевых факторов — не просто “больше / мощнее”, а соразмерно с задачей:

Рекомендации по эксплуатации и обслуживанию

Чтобы насос служил долго и надёжно, важно соблюдать несколько практических правил:

1. Чистота рабочей жидкости и фильтрация
   Любые частицы абразива, пыль или загрязнения могут быстро повредить зубья и уплотнения. Ставьте фильтры, поддерживайте чистоту.

2. Правильная пусковая и прогревочная фаза
   При холодном запуске не сразу нагружайте насос до высокой нагрузки — дайте системе прогреться, масло уменьшит вязкость, зазоры “притерутся”.

3. Регулярная проверка уровня и состояния масла
   Контролируйте загрязнённость, наличие воды, состояние присадок. При ухудшении качества масла — замена.

4. Следить за вибрацией, шумом и нагревом
   Резкий рост шума или вибрации может указывать на износ, повреждения, неправильные зазоры или плохое уплотнение.

5. Своевременная замена уплотнений и ремонт узлов
   Когда насос начинает “проскальзывать” – падает эффективность. Лучше заменить уплотнения вовремя, чем работать “на пределе”.

6. Избегать длительной работы на переходной фазе
   Во время переключения между ступенями могут быть нестабильные режимы — не стоит держать насос постоянно в “границе переключения”.

7. Контроль температурного режима
   Высокая температура ухудшает свойства масла, ускоряет износ уплотнений и металлов.

8. Запасные части и документация
   Имей в запасе несколько ключевых уплотнительных деталей или клапанов. Держи под рукой чертежи, мануалы производителя.

Заключение

Насос — это не просто агрегат, перекачивающий жидкость. Когда система требует и скорости, и силы, решение в виде двухступенчатого шестеренчатого насоса становится весьма разумным. Он объединяет оба режима в одном устройстве: быстрый ход + мощный финал.

При правильном выборе, монтаже и обслуживании такой насос работает надёжно и эффективно. Но важно понимать компромиссы: конструкция сложнее, требования выше, режимы переключения требуют внимания.

Для читателей, которые ищут надёжное решение среди насосов, стоит обратить внимание на Guangdong Lexmua Hydraulic Technology Co., Ltd. — производитель гидравлических насосов, моторов, клапанов и блоков.

Почему Lexmua может быть хорошим выбором:

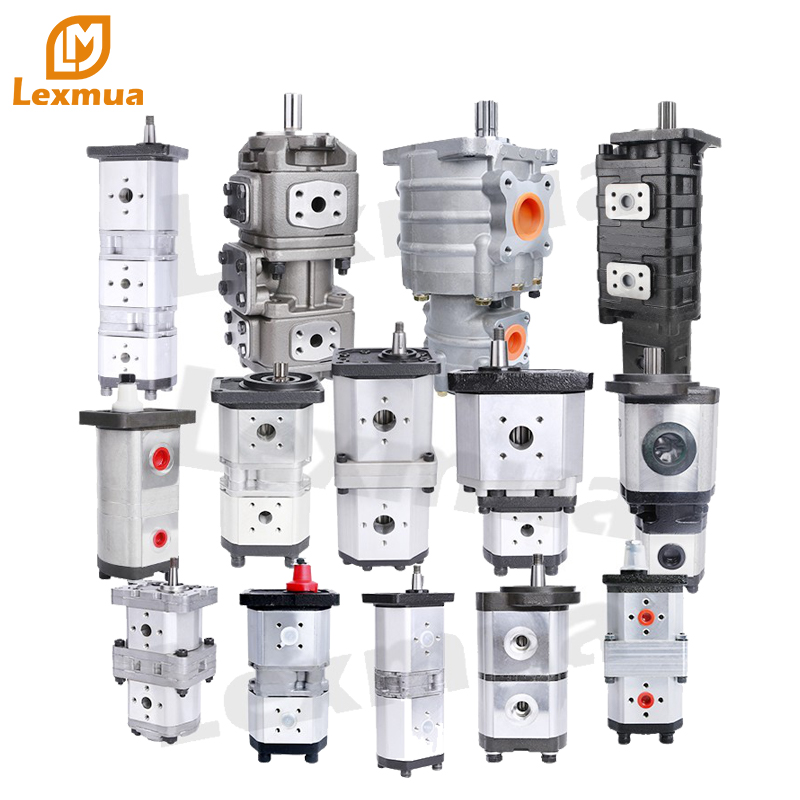

• Широкий ассортимент: помимо обычных шестеренчатых насосов, линейка Lexmua включает разные типы (например, серии PFG, NSH) с объёмом вытеснения и давлением, подходящими для различных задач.

• Конкурентное сочетание цены и характеристик: по данным поставщиков, насосы Lexmua из чугуна или алюминия предлагаются с сертификатами, с вариантами настройки конструкции.

• Готовность к индивидуализации: на многих платформах указывается возможность настройки логотипа, спецификаций и упаковки — что удобно для промышленных решений.

• Доступность запчастей и расширенный выбор моделей — что важно для эксплуатации и обслуживания.

Если вы рассматриваете насос для применения с двумя режимами (подача + давление), и вам важна разумная цена + хорошее соотношение “качество/функция”, то Lexmua может быть одним из достойных вариантов. Естественно, перед покупкой рекомендуется сверить технические параметры (давление, расход, материал, монтажные размеры) с требованиями вашей системы.

 FQA

 Вопрос: Можно ли использовать такой насос как обычный одноступенчатый?
