Представьте себе: два зубчатых колеса усекают жидкость и как бы «таскают» её по кругу — это и есть суть шестерёнчатый насос (gear pump). В инженерной литературе он классифицируется как насос объёмного действия (positive-displacement), где за каждый оборот шестерён «вынуждают» определённый объём жидкости переместиться.
Типичные области применения: смазочные системы, гидравлика, перекачка вязких жидкостей — масла, смолы, даже шоколада.
Почему именно «шестерёнчатый»? Потому что зубья шестерён при вращении создают камеры, впуск и выпуск, движущийся объём — и никакой центробежной магии, как у центробежного насоса.

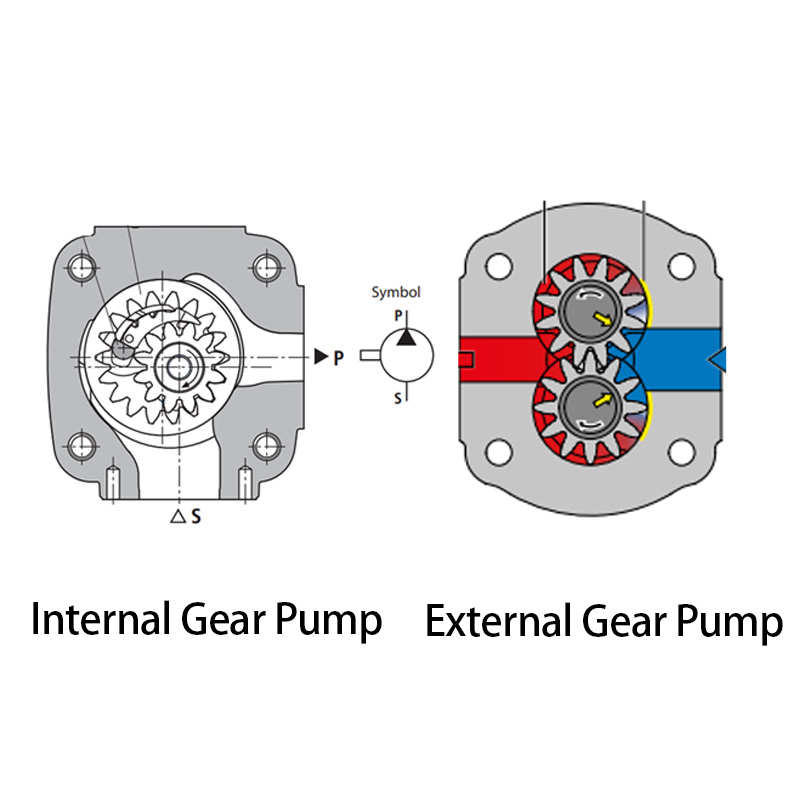

Чтобы не терять внимание: представьте себе внешний шестерёнчатый насос (external gear pump) — два одинаковых зубчатых колеса, расположенных параллельно, зацеплены друг с другом. Один вал ведётся, другой — ведомый. Жидкость поступает с входного патрубка, заполняет пространство между зубьями и корпусом, а затем при вхождении зубьев в зацепление «выдавливается» через выпуск.
Или другой вариант — внутренний шестерёнчатый насос (internal gear pump): внешний зубчатый (ротор) и внутренний (идлер), немного смещены, внутри расположен фиксированный «полумесяц»-разделитель, чтобы отделить зоны всасывания и нагнетания.
Рабочий цикл можно суммировать так:
В зоне всасывания: зубья выходят из зацепления → образуется объём-вакуум → жидкость втягивается.
Жидкость «обходит» по корпусу и зубьям от впуска к выпуску.
В зоне нагнетания: зубья входят в зацепление → объём уменьшается → жидкость выталкивается через выпускной патрубок.
Наконец, небольшой штрих: когда мы говорим «реверсивный насос», мы имеем в виду, что насос может работать в обратную сторону — то есть, вал может вращаться противоположно или направление потока можно поменять, и насос будет подавать жидкость «в обратку». В контексте шестерёнчатых насосов это означает: зона входа и выхода могут (в конструктивно предусмотренных случаях) поменять роли — позволяя выполнять другие технологические операции (например, обратная промывка, смена направления транспортировки).
Да — в ряде случаев шестерёнчатые насосы действительно допускают работу в обоих направлениях вращения и потока. Так, Viking Pump в своём техническом блоге отмечает: «Their internal gear, external gear, lobe and circumferential piston pumps can generally be operated in both directions of rotation and in two directions of flow».
Это означает, что инженеру не обязательно покупать отдельный насос под “обратный” поток — при правильной конструкции и монтаже один насос может обслуживать оба сценария.
Но! Важно понимать: “может” не значит “всегда”. Вот какие условия следует проверить, прежде чем полагаться на реверсивность:
Конструкция насоса: если корпус и портовые фланцы симметричны (вход = выход, одинакового размера), то шансы на реверсивную эксплуатацию выше. Например, у Viking Pump отмечается: “Internal gear pumps typically feature identical port sizes so that the inlet and outlet can be swapped.”
Отсутствие стрелки направления или фиксированной маркировки: если на насосе указана только одна стрелка направления потока/вращения — это “красный флаг”.
Уплотнения, смазка и циркуляция: если схема уплотнений или смазки рассчитана на одно направлении, реверс может нарушить её работу. Например: “Reversing the rotation of the pump … will reverse the flow through the seal plan, turning a Plan 11 into a Plan 13 (or vice versa).”
Наличие предохранительных/обратных клапанов: если есть встроенный предохранительный клапан, рассчитанный на один поток, его нужно либо модифицировать, либо добавить внешний.
Система трубопроводов и условия всасывания (NPSH): при реверсе прежний “выпускной” патрубок может стать всасывающим, и если он рассчитан не на это — возможна кавитация, падение подачи.
Компания Viking Pump подробно рассказывает в руководстве “It Flows Both Ways: A Guide to Running an Internal Gear Pump in Reverse” о том, как их насосы могут быть адаптированы к реверсивной работе.
Альтернативный обзор отмечает: “Gear pumps can theoretically run in reverse direction, but in practical applications we need to pay attention to possible problems” — что подчёркивает, что реверс возможен, но не тривиален.
Первым делом смотрим: одинаковы ли размеры и взаимно ли заменяемы входной и выходной фланцы насоса. Если вход больше выхода, или расположение портов несимметрично — это сигнал, что насос рассчитан только под одно направление потоков.
Многие насосы оборудованы предохранительными устройствами (например, редукционные клапаны) или встроенными обратными клапанами. При реверсивной работе они могут задать бум-эффект: либо перестать работать, либо вызвать дополнительное сопротивление.
Внутри насоса устроена система смазки подшипников, циркуляции жидкости, уплотнительных каналов — и всё это рассчитано на конкретное направление потока. При смене направления — эта система может начать “работать наоборот”: смазка поступает неправильно, уплотнения становятся уязвимыми.
Даже если конструкция допускает обратную работу, статистика показывает: эффективность падает, внутренние утечки растут, шум усиливается и ресурс сокращается. Компания Poocca Hydraulics предупреждает:
«Gear pumps can theoretically run in reverse direction, but … it may cause increased resistance, leakage, noise, and reduced efficiency.
Аналогия: это как двигаться на велосипеде назад — можно, но педалировать труднее, скорость ниже и комфорт хуже.
Если жидкость — вязкая, абразивная или коррозионная, а материалы насоса рассчитаны под “вперёд”, то в режиме “назад” износ может ускориться. Скорее всего потребуется усиленный подбор материалов и внимание к условиям эксплуатации.
Аналогия: как если надеть летние кроссовки для зимней прогулки по снегу — получится идти, но ноги быстро замерзнут и обувь износится быстрее.
И, наконец: обязательно проверьте паспорт оборудования, табличку с направлением, документацию изготовителя. Если там явно указано «только одно направление», не стоит тестировать.
Универсальность и экономия: если шестерёнчатый насос рассчитан на работу в обоих направлениях, можно использовать один насос вместо двух — прямого и возвратного. Это упрощает схему и снижает затраты. По данным производителя: у правильно спроектированного насоса «bi-directional flow capability» — один из преимуществ.
Простота конструкции плюс реверс: документы отмечают, что у шестерённых насосов благодаря их конструкции достаточно инверсии вращения, чтобы изменить направление потока.
Подходит для задач обратной промывки, циклической смены потоков, систем, где направление подачи меняется: применение становится более гибким.
Самозаполнение и малое пульсирование потока: хотя это общее свойство, но в реверсивной конфигурации может давать дополнительные преимущества в системах с циклическим движением жидкостей.
Даже если конструкция допускает реверс — эффективность может быть ниже в обратном режиме. Увеличиваются внутренние утечки, падает объёмная подача, возрастает износ.
Если не соблюдены условия (симметрия патрубков, отсутствие односторонних клапанов и т.д.), работа в обратном направлении может привести к повреждениям или преждевременному выходу из строя.
Работа с агрессивными/вязкими/абразивными жидкостями в реверсивном режиме усложняется: условия эксплуатации становятся жестче.
Дополнительные требования к монтажу и обслуживанию: необходимо контролировать состояние уплотнений, смазки, корректность маршрутов потока при реверсе.
Возможны скрытые изменения параметров: например, насос может быть рассчитан только для одного направления с указанием стрелки на корпусе — игнорирование этого может привести к отказу.
Когда перед вами стоит задача: «хочу насос, который можно запустить и вперёд, и назад» — важно подойти к выбору и проверке осознанно. Вот пошаговая инструкция-чек-лист, с которой вы уменьшите риск “не того” насоса.
Уточните у производителя или в спецификации: есть ли пометка «reversible / реверсивный / bi-directional». К примеру, у Viking Pump указанно, что “most internal gear, external gear … pumps can generally be operated in both directions of rotation and in two directions of flow.”
Проверьте: одинаковы ли размеры входного и выходного фланцев? Если да – шанс на реверс выше. Если нет – возможно насос рассчитан только на одно направление.
Проверьте наличие стрелки направления на корпусе или табличке: если она есть – скорее всего направление фиксировано.
Уточните тип конструкции: внутреннее зацепление (internal gear) в большинстве случаев допускает реверс.
Изучите паспорт/руководство насоса на предмет раздела “смена направления вращения” или “reversing”. Например: руководство Viking перечисляет «4 key points to check before changing the rotation of an Internal Gear Pump».
Проверьте, есть ли встроенные клапаны, циркуляционные схемы для уплотнений (seal-plan) или смазочные каналы — все они могут быть рассчитаны только на одно направление.
Удостоверьтесь, что система трубопроводов и NPSH (доступный запас на всасывании) рассчитаны для обоих направлений, если они действительно планируются.
При монтаже обращайте внимание на возможность переконфигурации: если насос будет работать в обе стороны, предусмотреть соответствующие фланцы, обратные клапаны и защиту.
При смене направления вращения или потока обязательно остановите систему, удалите лишние накопления, проверьте состояние уплотнений и подшипников.
После запуска в обратном направлении — наблюдайте за шумом, вибрацией, утечками. Если появляются отклонения от нормы — вернитесь к документации.
При работе в реверсивном режиме особенно важно фиксировать параметры: объём подачи, давление, температуру насоса и масла. Если эффективность падает или шум растёт — возможно, внутренние утечки или нарушение смазки.
Регулярно проверяйте состояние уплотнений и подшипников: поскольку схемы смазки могут быть рассчитаны только на одну сторону, обратная работа может увеличить износ.
Рассмотрите ведение лога: как часто происходит смена направления, сколько времени насос работает в каждом режиме, какие расходы на обслуживание и ресурс. Это поможет обосновать экономику использования «реверса».
Когда нас спрашивают: «А в каких ситуациях на практике используется реверсивный режим у шестерёнчатых насосов?» — можно привести несколько сценариев, где эта возможность становится не просто удобством, а решением.
Загрузка/выгрузка цистерн или ж/д-вагонов: Например, у Viking Pump отмечают: «…common for pumps loading or unloading liquids through hoses or manifolds. Once the load is complete, they briefly run the pump in reverse to strip-clean the pipes.
Системы с обратной продувкой / промывкой: После основного потока жидкость должна быть «выдутa» назад — насос реверсивный помогает.
Унифицированные установки, где направление подачи может меняться: Например, оборудование, которое сначала наполняет резервуар, затем из него откачивает — вместо двух насосов используют один с разворотом направления.
Мобильная техника или гидравлика-спецтехника, где направление движения и соответствующего потока может изменяться и требуется насос, способный работать “вперёд” и “назад”.
Такой подбор применения помогает читателю увидеть не только теорию, но и практическую ценность реверсивности.

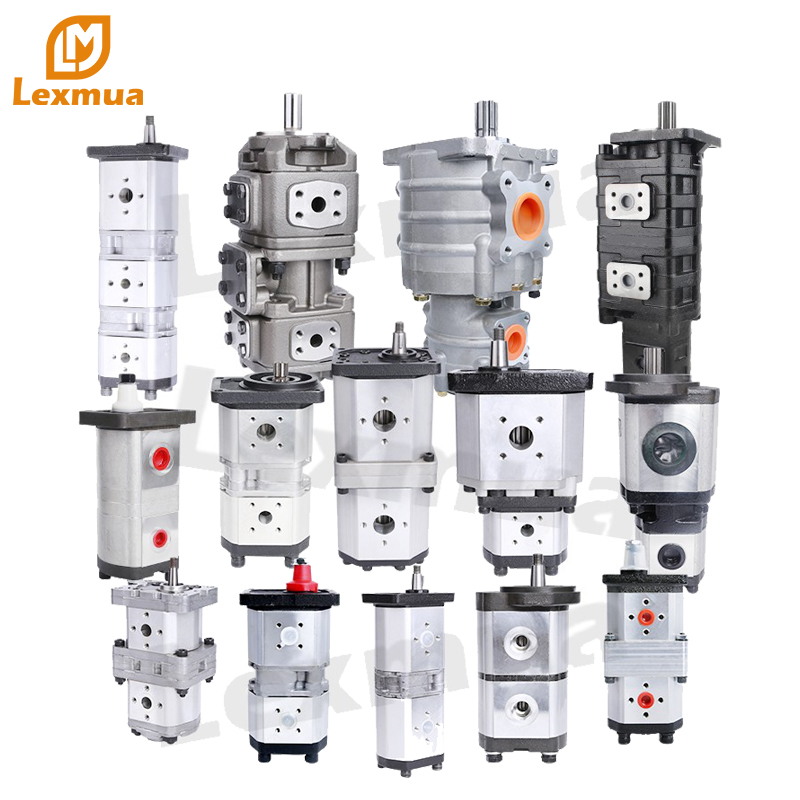

Высокая экономическая эффективность: LEXMUA предлагает диапазон шестерёнчатых насосов от малых объёмов до 52 см³/об при давлении до 230 бар.
Широкий ассортимент продукции и конфигураций: Серии PFG и другие охватывают различные задачи: фиксированный объём, различные фланцы и размеры портов.
Возможность адаптации и быстрая поставка: Производитель допускает небольшие минимумы заказа, кастомизацию (например нанесение логотипа) и сравнительно короткие сроки.
Широкие области применения: Подходит для гидравлических систем, смазочных систем, мобильной техники, различных отраслей, где необходим надёжный насос.
Хорошее сочетание качества и стоимости: По данным производителей и продавцов, продукция LEXMUA конкурентоспособна по цене при приемлемом качестве.
Серия PFG-327-D-RO: диапазон перемещаемого объёма 1,4–52 см³/об, максимальное давление до 230 бар, диапазон частоты 400–6000 об/мин.
(Пример) серия PFG-2 — варианты объёмов 7,0; 9,6; 11,5; 14,1; 16; 17,9; 21; 28,2 см³/об, номинальное давление до 230 бар.
Можно ли абсолютно любой шестерёнчатый насос использовать в реверсивном режиме?
— Нет. Хотя многие шестерёнчатые насосы допускают обратную работу, существуют конструкции, рассчитанные только на одно направление вращения и потока.
Какие основные признаки того, что насос нельзя перевернуть?
— Ключевые «красные флаги»: наличие стрелки направления на корпусе или табличке, разные размеры входного и выходного портов.
Что может произойти, если использовать не-рекомендуемый насос в обратном направлении?
— Возможны: снижение подачи, повышение шума, утечки, ускоренный износ уплотнений и подшипников.
Как проверить, подходит ли конкретный насос под реверсивную эксплуатацию?
— Проверьте инструкцию/паспорт: есть ли указание на возможное реверсирование; убедитесь в симметрии портов; проверьте наличие и ориентацию предохранительных клапанов и схем смазки.
Если насос допускает реверсивную работу — стоит ли применять её всегда?
— Не обязательно. Даже у реверсивных насосов в обратном режиме может снизиться эффективность, увеличиться износ, потребоваться дополнительное обслуживание. Применяйте режим, если это оправдано технологически.
