Гидравлические системы широко используются в промышленности, от мобильных устройств до стационарных прессов, ключевыми компонентами которых являются шестеренчатые насосы и мотор-редукторы.Неправильный выбор может привести к снижению эффективности, повышенному износу, увеличению затрат на техническое обслуживание и даже выходу оборудования из строя. Поэтому инженеры, дизайнеры и покупатели должны понимать сходства и различия между ними.
Шестерёнчатые гидромашины (как насосы, так и двигатели) работают по принципу положительного вытеснения: при вращении шестерён между зубьями образуются замкнутые объёмы, которые заполняются жидкостью и затем «вытесняются» при зацеплении зубьев.
Этот механизм обеспечивает более или менее постоянный объём жидкости, перемещаемый за оборот, и делает расход менее зависимым от давления (в определённом диапазоне).

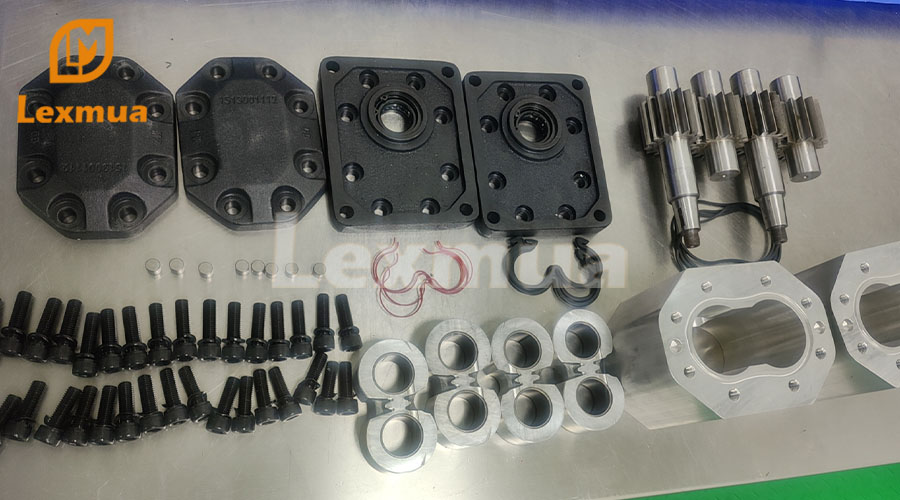

Конструкция: в большинстве случаев это две шестерни — ведущая и ведомая — зацеплены друг с другом и вращаются внутри корпуса.
При вращении шестерён, на стороне всасывания (inlet) зубья «расцепляются», образуя пустоту (вакуум), в которую засасывается жидкость.
Жидкость попадает между зубьями шестерён и перемещается вдоль корпуса, а затем, в точке, где зубья снова входят в зацепление, она выдавливается в нагнетательный канал.
В насосах с внутренним зацеплением (internal‑gear) между внутренней и внешней шестернёй есть «серповидный элемент», который разделяет камеры всасывания и нагнетания.
Конструкция может быть самовсасывающей, если объём вытеснения превышает объём, удаляющийся из камеры, что создаёт эффективный всасывающий эффект.
Минусы насоса: несмотря на простоту конструкции, необходимо очень точное проектирование зазоров, чтобы минимизировать внутренние утечки и тем самым повысить эффективность.

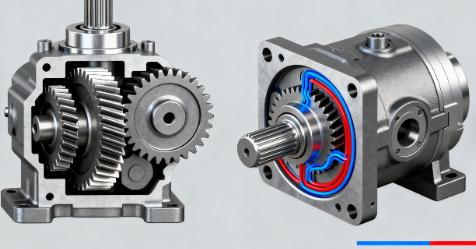

В шестерённом гидродвигателе (моторе) подаётся под давлением рабочая жидкость, которая входит в рабочую камеру, где расположены две зацеплённые шестерни.
Давление жидкости действует на шестерни, заставляя их вращаться, и один из них (обычно ведущий) связан с выходным валом — таким образом создаётся крутящий момент.
При вращении жидкость поступает между зубьями, затем обтекает шестерни по корпусу и выходит через выпускной порт с более низким давлением.
Важная особенность: внутренние зазоры между шестернями и корпусом (т. н. слиппаж, утечка) влияют на эффективность мотора — чем больше текучесть через эти зазоры, тем ниже полезный крутящий момент и эффективность.
Обычно гидродвигатели содержат линию «case drain» — слив для отведения внутренних утечек из подшипниковых областей и других зон, чтобы обеспечить стабильность работы и защитить компоненты.
Выходной вал мотора испытывает боковые нагрузки: давление жидкости на зубья создаёт силы, действующие на шестерни и вал, что влияет на нагрузку на подшипники.
В этом разделе мы разделим параметры на три категории:
Параметры, характерные преимущественно для шестерёнчатого насоса
Параметры, характерные преимущественно для шестерённого гидродвигателя
Параметры, общие для обоих типов машин
Объём вытеснения (Displacement):
Зависит от геометрии шестерён (число зубьев, диаметр, ширина, модули и зазоры).
Для насоса это определяет, сколько жидкости теоретически можно качать за один оборот.
Объёмная эффективность (Volumetric Efficiency, η_v):
Для шестерённых насосов нормальные значения — примерно 80–90 %.
Эта эффективность измеряет, какая часть теоретического объёма (расчётного) реально подается, с учётом внутренней утечки.
Механическая эффективность (Mechanical Efficiency, η_m):
Потери связаны с трением в подшипниках, в шестернях и турбулентностью жидкости.
Типичные значения ~ 90–95 %.
Общая эффективность:
Это произведение объёмной и механической эффективности.
Например, если η_v = 0.90 и η_m = 0.90, то общая эффективность ~81 %.
Влияние температуры и вязкости жидкости:
Внешние шестерёнчатые насосы часто показывают меньшую эффективность при высокой температуре, поскольку вязкость падает и возрастает утечка.
При низкой вязкости может ухудшаться заполнение полостей, а при слишком высокой — повышается сопротивление, что влияет на производительность.
Утечки :
Основные типы: зазоры между зубьями, торцевые зазоры, боковые зазоры между шестернёй и корпусом.
Увеличение зазоров быстро ухудшает объёмную эффективность.
Крутящий момент:
Один из ключевых параметров для мотора. Давление жидкости действует на зубья шестерён, создавая механическое усилие на валу.
Утечки на внутренних зазорах снижают эффективный выходной крутящий момент.
Объёмная эффективность мотора:
Как и у насоса, мотор испытывает внутреннюю утечку, что снижает полезный объём, участвующий в создании вращения.
Согласно данным, общий коэффициент полезного действия (overall) гидродвигателя зубчатого типа часто составляет 70–75 %.
Механическая эффективность мотора:
Потери из-за трения, сопротивления между шестернями и другими компонентами также влияют.
Стаг (Stall) и запуск под нагрузкой:
При запуске под нагрузкой мотор может выдавать только часть максимального крутящего момента. Например, при низкой скорости или холодном масле выходной крутящий момент может существенно снижаться.
Скорость вращения (Speed, RPM):
Для обоих типов машин важно. Увеличение скорости приводит к большему теоретическому объёму жидкости, но может усилить утечки и трение.
В насосах избыточная скорость может привести к кавитации или снижению эффективности.
Утечки :
Общий механизм: зазоры между зубьями, между шестернёй и корпусом, торцевые зазоры и др.
Эти утечки влияют как на насос (теряется поток), так и на мотор (теряется полезная мощность).
Температура и вязкость жидкости:
Обе машины чувствительны к вязкости: с ростом температуры вязкость падает → возрастает утечка; с понижением — проблемы с заполнением зубчатых зацеплений.
Оптимальный диапазон вязкости / температуры критичен для эффективной работы как насоса, так и мотора.
Прочность и долговечность:
Материалы шестерён, точность изготовления и зазоры влияют на срок службы обеих машин.
Со временем износ (например, увеличение зазоров) приведёт к росту утечек и снижению эффективности.
В этой части мы рассмотрим, где и как чаще всего используются шестерёнчатые насосы и шестерённые гидродвигатели, а также ситуации, когда они работают в связке (насос‑мотор).
Химическая промышленность
Шестерёнчатые насосы активно используются для перекачки и дозирования агрессивных химических сред, полимеров, смол, кислот и других высоковязких жидкостей.
Пищевая и фармацевтическая отрасли
Благодаря способности точно дозировать и перекачивать густые вещества, такие насосы подходят для работы с сиропами, маслами, шоколадом и другими вязкими пищевыми средами.
Нефтегаз и смазочные системы
Gear-помпы используются для перекачки масла, топлива, смазочных жидкостей. Wikipedia отмечает, что они могут работать при высоких давлениях, особенно при точном изготовлении и чистоте жидкости.
Промышленные дозирующие системы и смесительные установки
Когда требуется стабильный, пульсационно‑приглушённый поток, шестерёнчатые насосы идеальны для дозирования смол, чернил, покрасочных составов и др.
Мобильная гидравлика
В гидросистемах строительной и сельскохозяйственной техники шестерёнчатые насосы часто применяются как источник давления для рабочих контуров и вспомогательных систем.
Гидроприводы промышленного оборудования
Шестерённые гидродвигатели применяются для привода конвейеров, ленточных транспортеров, барабанов, смесителей и другого вращающегося оборудования, особенно там, где необходим стабильный крутящий момент.
Мобильные гидравлические трансмиссии
В системах гидростатической передачи (hydrostatic transmission) шестерённые моторы используются вместе с насосами для передачи мощности: гидравлическая энергия преобразуется в движение (вращение колес, валов).
Устройствa с двунаправленным вращением
Так как некоторые гидромоторы поддерживают реверс (реверсивное вращение), они подходят для механизмов, требующих смены направления — например, возвратно-поступательные приводы, обратимые конвейеры.
Закрытые гидросистемы и контуры
В гидравлических системах, где требуется компактность, точность регулирования и обратимость, шестерённый насос может перекачивать масло в гидродвигатель, образуя открытые или замкнутые циклы. Такой подход позволяет создавать эффективные мини‑гидростаты.
В гидростатической трансмиссии (HT) насос и мотор работают в связке: насос создаёт поток под давлением, а мотор преобразует его в механическое вращение. Это дает гибкость в управлении скоростью и направлением.
Такой подход особенно полезен в мобильной технике: машины с гидростатической трансмиссией могут двигаться вперёд и назад, изменять скорость без переключения передач.
Однако важно учитывать потери — внутренние утечки, КПД трансмиссии и тепловыделение — при проектировании такой системы.
При выборе шестерёнчатого насоса или гидродвигателя важно учитывать множество факторов, чтобы обеспечить оптимальную работу системы, длительный срок службы и экономичность. Вот ключевые рекомендации, основанные на отраслевых практиках и технических источниках:
Вязкость : Жидкость должна быть в диапазоне вязкости, подходящем для вашей машины. Слишком низкая вязкость может приводить к сильным внутренним утечкам, а слишком высокая — к повышенному сопротивлению и износу.
Температура: Температура жидкости сильно влияет на вязкость. При высоких температурах вязкость падает, что может увеличить «проскальзывание» (slip) в насосе.
Совместимость материалов: Убедитесь, что материалы корпуса и шестерён совместимы с химическим составом жидкости — особенно если жидкость агрессивная или абразивная.
Чистота жидкости: Загрязнённые или абразивные частицы ускоряют износ, поэтому может потребоваться хорошая система фильтрации.
Рассчитайте реальные требования к расходу (flow rate) и давлению: важно, чтобы номинальные характеристики насоса или мотора соответствовали пиковым условиям работы.
Поскольку шестерёнчатые насосы — это насосы положительного вытеснения, расход пропорционален скорости; но при наличии внутреннего утечек фактический расход будет ниже теоретического.
Не забывайте о перегрузках давления: предусмотрите либо внутренний, либо внешний предохранительный клапан (relief valve), особенно если система может «загибать» давление.
Подбирайте скорость вращения в соответствии с характеристиками жидкости: слишком высокая скорость может вызвать кавитацию или превышение допустимого износа, особенно при вязких или горячих средах.
При расчёте мощности привода (мотор или двигатель) учитывайте максимальную вязкость, давление системы и характеристики утечек.
Подумайте о применении привода с возможностью регулировки скорости (например, частотный преобразователь), если рабочие условия системы часто изменяются.
В экстремальных температурных условиях (очень жарко или очень холодно) может потребоваться специальная конструкция: увеличенные зазоры, специальные уплотнения или нагревательные/охлаждающие элементы.
Материалы корпуса (коррозийная стойкость, термостойкость) должны соответствовать рабочей температуре и химии жидкости.
Минимизируйте зазоры между шестерён (внутренние зазоры) — это снижает внутреннюю утечку и повышает объёмную эффективность.
При высоком давлении или тонких жидкостях утечки особенно критичны — стоит выбрать конструкцию с плотной обработкой и хорошими допусками.
Для гидродвигателей рассмотрите наличие / необходимость линии “case drain” для отвода внутренних утечек.
Найдите «заветный» диапазон вязкости, в котором эффективность (объёмная и механическая) будет максимальной. По данным Power & Motion Tech, есть такой оптимум: при слишком низкой вязкости растут утечки, при высокой — трение.
При проектировании системы учитывайте изменения вязкости с температурой и условиями работы, чтобы добиться стабильной производительности.
Подбирайте насос или мотор с учётом лёгкости технического обслуживания: возможность проверки износа шестерён, доступа к внутренним компонентам, возможности замены уплотнений.
Планируйте регулярные проверки зазоров и фильтрацию жидкости — это продлит срок службы оборудования.
При жестких рабочих условиях (высокое давление, агрессивная жидкость) выбирайте более износостойкие материалы и конструкции.
При работе с шестерёнчатыми насосами и гидромоторами часто встречаются неверные представления. Вот ключевые мифы — и их развенчание с технической точки зрения:
Миф: «Насосы создают только поток, а не давление»
— Реальность: это распространённое заблуждение. Насосы с положительным вытеснением (включая шестерёнчатые) не просто «гонят» жидкость — они создают поток и давление, поскольку объём вытесняется независимо от давления (хотя внутренняя утечка снижает эффективность).
Миф: «Шестерёнчатые насосы всегда очень дешёвые, и на них не стоит экономить — можно взять любой»
— Реальность: экономия на насосе может обернуться большими затратами на эксплуатацию. Как показывает практика, жизненный цикл гидравлических систем часто определяют расходы на энергию и обслуживание, а не первоначальная цена устройства.
Миф: «У всех шестерённых насосов очень высокий КПД — это просто прочная, эффективная конструкция»
— Реальность: хотя шестерёнчатые насосы достаточно надёжны, их КПД не идеален. Внутренние утечки (межзубные, торцевые и боковые) могут значительно снижать объёмную эффективность — особенно при высоком давлении и высокой скорости.
Миф: «Шестерённый гидромотор может выдавать максимальный крутящий момент сразу»
— Реальность: при запуске под нагрузкой (особенно холодной жидкости) фактический крутящий момент может быть существенно ниже номинального, из‑за утечек и характеристики вязкости.
Миф: «Шестерённые насосы работают одинаково с любой жидкостью»
— Реальность: тип жидкости (вязкость, температура, состав) сильно влияет на эффективность и долговечность. Если жидкость несоответствующая (слишком разжиженная, агрессивная, абразивная), это может привести к быстрому износу шестерён и ухудшению уплотнений.
Миф: «Утечка — это только внешняя проблема, она не влияет на работу»
— Реальность: внутренняя утечка (internal leakage) — один из главных источников потерь эффективности и производительности. Если не учитывать утечки при проектировании и выборе машин, можно получить низкую эффективность и высокий износ.
В этой статье мы подробно рассмотрели ключевые сходства и различия между шестерёнчатыми насосами и гидромоторами: их принцип работы, основные технические параметры, а также эксплуатационные особенности.
Основной вывод: шестерёнчатые насосы оптимальны, когда требуется стабильный поток жидкости, простота конструкции и надёжность. В то же время шестерённые гидромоторы лучше подходят для преобразования гидравлической энергии в механическое вращение с определённым крутящим моментом.
Однако выбор между насосом и мотором нельзя делать только на основе “что дешевле” — важно учитывать эффективность, внутренние утечки, конструктивные допуски, свойства рабочей жидкости и условия эксплуатации.
Грамотный подбор компонента и проектирование системы могут значительно снизить эксплуатационные расходы, повысить ресурс оборудования и сократить риск отказов.
Почему стоит рассмотреть Lexmua Hydraulic:
Мы предлагаем высококачественные шестерёнчатые насосы и гидромоторы, созданные с учётом строгих допусков и высокой точности, что минимизирует внутренние утечки и повышает эффективность.
Наш инжиниринговый опыт позволяет подбирать решения под конкретные задачи — будь то высокая вязкость масла, агрессивные среды, специфические рабочие давления или нестандартные требования к крутящему моменту.
Мы обеспечиваем техническую поддержку и консультации, помогая клиентам правильно спроектировать систему и избежать распространённых ошибок.
Что такое шестерёнчатый насос и как он отличается от гидромотора?
Шестерёнчатый насос преобразует механическую энергию в поток и давление жидкости, тогда как гидромотор превращает гидравлическую энергию обратно в механическое вращение и крутящий момент.
Почему у гидромотора есть отдельный сливной (case drain) порт, а у насоса — нет?
У гидромоторов внутренние утечки более значительны — case drain порт нужен, чтобы отводить “проскакивающую” жидкость и предотвратить повышение давления в корпусе.
Как вязкость рабочей жидкости влияет на производительность шестерёнчатых машин?
Вязкость и температура жидкости влияют на внутренние утечки и эффективность: при низкой вязкости растут потери, при высокой — возрастает трение и нагрузка на детали.
Можно ли использовать шестерёнчатый насос как гидромотор (и наоборот)?
Это возможно в некоторых случаях, но эффективность будет ниже, а износ выше. Конструкция, зазоры и допуски у насосов обычно не оптимизированы под моторную работу.
Как выбрать между шестерёнчатым насосом и мотором для моего приложения?
При выборе стоит учитывать: требуемый поток (pump) или крутящий момент (motor), рабочее давление, скорость вращения, свойства жидкости (вязкость, загрязнённость) и эффективность/утечки.
