В современном промышленном мире высоконапорные гидравлические насосы занимают ключевое место — они обеспечивают мощность и точность в системах, от мобильной техники до стационарных гидростанций. Однако вместе с высокой производительностью часто приходит проблема, которая недооценивается: шум. Этот шум — не просто раздражающий фон — он может быть признаком глубинных технических проблем, таких как пульсация давления, кавитация, структурные вибрации. Если его игнорировать, это может привести к снижению ресурса оборудования, повышенным затратам на обслуживание, а также к неблагоприятной рабочей среде для операторов.
Для компании Lexmua Hydraulic снижение шума — это не просто вопрос комфорта, это стратегическая задача. Мы рассматриваем шум как симптом, а не как окончательную проблему. Наша цель — помочь клиентам глубоко понять, откуда возникает шум в высоконапорных насосах, какие механизмы его порождают, и, главное — какие технические решения могут эффективно уменьшить уровень шума, повысить надёжность насосной системы и продлить срок её службы.
В этой статье мы подробно разберём: ключевые механизмы шума в насосах высокого давления, проверенные методы их подавления, а также практические рекомендации по эксплуатации и дизайну системы. Мы предложим конкретные инженерные подходы и опираемся на данные, а не на поверхностные советы. И, конечно, дадим чёткую дорожную карту того, как Lexmua Hydraulic может оказать техническую поддержку — от диагностики до реализации оптимальных шумоподавляющих решений.
Одним из ключевых источников шума является пульсация давления, вызванная периодическим характером работы насосов с объёмной подачей (например, поршневые, шестерёнчатые или пластинчатые насосы).
Эти пульсации создают колебания давления, которые распространяются через жидкость и стенки труб, вызывая вибрации трубопроводов и конструкции.
Внутренние силы (внутреннее изменение объёма рабочих камер) также генерируют периодические нагрузки на корпус насоса, что создаёт структуру «возвратно-поступательных» динамических сил.
Формула-гармоники: частота пульсаций часто пропорциональна числу рабочих элементов (поршней, зубьев), умноженному на скорость вращения насоса.

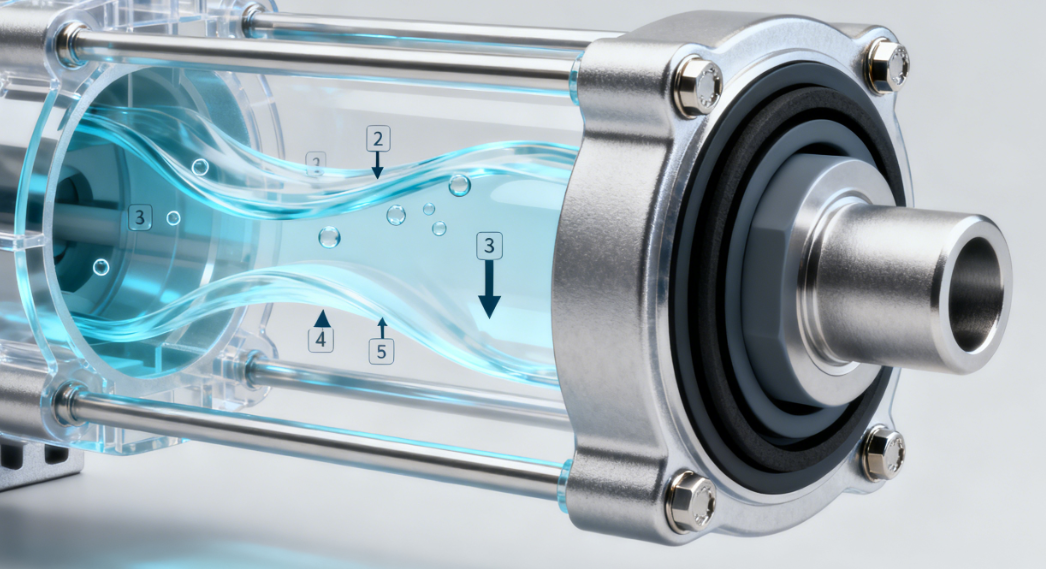

Кавитация — это образование и последующее схлопывание пузырьков в жидкости при изменении давления.Когда пузырёк схлопывается, выделяются резкие давления и высокочастотные импульсы, порождающие шум и вибрации.
Загрязнение масла усиливает этот эффект: частицы в масле способствуют нестабильности кавитации, усиливая вибрации.
Кавитация также может вызывать разрушение близлежащих поверхностей, что дополнительно усиливает шум и ведёт к износу компонентов.
В рецензируемых исследованиях показано, что стадия кавитации (объём пузырька, скорость схлопывания) напрямую связана с амплитудой давления и вибрациями.
Внутренние силы, такие как возвратно-поступательное движение поршней или изменение объёмов в рабочих камерах, возбуждают вибрации корпуса насоса.
Эти вибрации затем передаются на монтажную конструкцию (основание, раму), особенно если нет достаточной изоляции — и могут усиливаться за счёт резонанса.
Дополнительно, элементы системы (например, клапаны) могут иметь собственные резонансные частоты. При совпадении частот пульсаций и этих резонансных частот возникает усиление колебаний, что увеличивает шум.
Типы звука: как описано в психоакустических исследованиях, гидравлические системы генерируют разные типы звуков — structure-borne, fluid-borne и airborne, и они взаимодействуют между собой.
Вязкость масла, его температура и наличие растворённых газов сильно влияют на стабильность потока и склонность к образованию пузырьков.
При более низкой вязкости или увеличенном содержании воздуха возрастает вероятность кавитации и пульсации, что усиливает шум.
Загрязнённое масло (частицы, микропыль) может усиливать кавитацию и вызывать дополнительные вибрации при схлопывании пузырьков.
Давление-пульсации распространяются как через жидкость, так и через структуру насосной системы (трубопроводы, крепления). Эти волны могут резонировать в трубах или конструкциях, усиливая шум.
В зависимости от конструкции, часть шума может передаваться через трубу (“fluid-borne”), а часть — через вибрации корпуса (structure-borne), затем преобразовываясь в воздушный шум (airborne), воспринимаемый операторами.
Особенности монтажа труб (изгибы, резкие переходы, зажимы) могут влиять на передачу волновой энергии и усиливать акустическое излучение.
Оптимизация корпуса насоса / конструкции
Использование методов модального анализа (Finite Element Analysis) для выявления резонансных режимов корпуса и их минимизации путем добавления ребёр жёсткости.
Проработка геометрии корпуса — усиленные стенки, ребра, изменённые формы — для уменьшения вибрационных амплитуд и повышения жёсткости.
Оптимизация дисковой конструкции (например, распределительного / впускного диска), чтобы снизить пульсации потока.
Предварительное сжатие / предкамеры (pre-compression chamber / pre-pressurization)
Введение предварительной камеры (предкамеры) перед выпуском жидкости помогает сгладить перепады давления.
Это может быть особенно полезно в поршневых или плунжерных насосах: предкамеры накапливают “избыточные” колебания и выравнивают поток перед подачей в основную линию.
Оптимизация структуры клапанной плиты (для аксиально-поршневых насосов)
Исследования показывают, что параметры клапанной плиты существенно влияют на шум как “fluid-borne”, так и “structure-borne”.
Многоцелевой (multi-objective) подход к оптимизации формы и геометрии клапанной плиты может снизить уровень шума примерно на 1,6 дБ(A) при номинальном давлении.
Пассивные демпферы
Комбинированные демпферы — “branch-type + активный демпфер” — эффективно сглаживают пульсации в широком диапазоне частот. Такой подход описан в исследовании, показавшем снижение шумового давления на 2–3 дБ(A).
Использование “branch-type” демпферов позволяет поглощать волны давления посредством интерференции (отражённых волн) — особенно эффективно на высоких частотах.
Активное подавление пульсаций
Для переменных аксиально-поршневых насосов возможно активное управление пульсациями: например, фильтр на основе алгоритма LMS (Least Mean Square) с компенсацией запаздывания был успешно применён для уменьшения давления-рывков.
Такие системы способны адаптироваться к динамике потока и компенсировать нежелательные колебания, особенно на низких частотах.
Эластичные опоры
Установка насоса на демпфирующие опоры из резины или пружин эффективно изолирует вибрацию от рамы оборудования.
Такой подход снижает передачу структурной вибрации на конструкцию, что уменьшает воздушное и конструкционное излучение шума.
Гибкие соединения (муфты) и шланги
Применение эластичных муфт между мотором и насосом снижает механическую нагрузку, устраняя жёсткое соединение, которое может усиливать вибрации.
Использование гибких шлангов (а не исключительно жёсткой трубки) позволяет гасить волны давления и передавать меньше вибрации к трубопроводам.

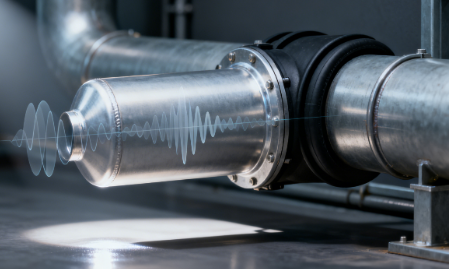

Inline-глушители / пульсационные демпферы
Устройства типа Inline Pulse-Tone (Parker) устанавливаются прямо на выходе насоса, “перехватывая” пульсации до того, как они распространятся по трубопроводу.
Внутренняя конструкция с диффузорами и резиновой камерой, заполненной газом (чаще азотом), способна гасить ударные волны давления и уменьшать шум.
Широкополосные демпферы
В авиационной и другой высокоэффективной гидравлике применяются широкополосные глушители, способные работать на диапазоне частот, типичных для насосов с регулируемой частотой вращения.
Такие демпферы проектируются с учётом спектра пульсаций, что позволяет уменьшить как низкочастотные, так и высокочастотные шумы.
Производственные решения от поставщиков
Пример: SERVI PRC Noisekiller — демонстрирует реактивный демпфер, который устанавливается близко к насосу и не требует обслуживания.
Эти устройства эффективно снижают шум, вызванный пульсациями, и увеличивают ресурс системы.
Подбор гидравлической жидкости
Использование масла с подходящей вязкостью и аддитивами (антипена, стабилизаторы) снижает риск кавитации и устойчивость к пульсациям.
Качественная жидкость помогает предотвратить формирование пузырьков и улучшает гидродинамику потока.
Фильтрация и управление качеством масла
Регулярная замена масла и использование высокоэффективных фильтров предотвращает загрязнение, которое может усиливать кавитацию и шум.
Снижение микрочастиц и примесей в масле — ключ к стабильной работе и снижению колебаний.
Дизайн бака (резервуара)
Проектирование резервуара с учётом возможности выхода воздуха: использование дефлексов, перегородок и газового пространства, обеспечивающего выход пузырьков.
Обеспечение правильного возврата масла и минимизация повторного поглощения аэрированной жидкости.
Ниже — таблица, которая иллюстрирует относительную эффективность разных технологий снижения шума в высоконапорных гидравлических насосах. Это позволяет систематически сравнить, какие методы дают наибольший выигрыш, какие технически сложны, и в каких ситуациях стоит отдавать предпочтение тому или иному подходу.
| Метод снижения шума | Пример / тип | Приблизительное снижение шума / эффекта | Сложность внедрения | Преимущества | Ограничения |
|---|---|---|---|---|---|
| Пассивный + активный демпфер (широкополосный) | Комбинация “branch-type” + активного демпфера | Около 2–3 дБ(A) по результатам исследований для гидростатической системы | Средняя — требует проектирования демпфера, возможно интеграция с аккумулятором | Эффект в широком диапазоне частот, сглаживает пульсации как на низких, так и на высоких частотах | Эффективность снижается при высоком среднем давлении: в экспериментах она уменьшалась при росте давления |
| Спиральный (спиральный) пассивный демпфер | Спиральная ветвь демпфера | Эффективен на определённой частоте пульсаций; компактный размер | Средняя — требует точной геометрии | Позволяет экономить пространство, эффективен, если частота пульсации известна и стабильна | Менее универсален — эффективность сильно зависит от конструкции и частоты пульсаций |
| Реактивные демпферы / пульсационные демпферы (например, Servi Noisekiller) | Серия Servi PRC Noisekiller | Существенное снижение пульсаций + шума; документировано для систем с высокой частотой (> 100 Гц) | Низкая / средняя — “plug-and-play”, без необходимости обслуживания | Надёжное снижение пульсаций, долговечность, не требует дозаправки | Эффективность зависит от установки (должен быть близко к насосу) |
| Жидкостной глушитель / акустический “поглотитель” | Глушитель WM 3081 (Hydraulic) | До 60% снижение шума по данным производителя | Средняя — требует установки в магистраль, может потребовать пространства | Высокая эффективность “по месту”, проста установка, хорошо гасит пиковые волны давления | Требует места, может повлиять на гидравлическую схему, возможно увеличение гидравлических потерь |
| Оптимизация трубопроводов / установки | Прямые шланги, изгибы, правильные фиксации труб | По данным Power & Motion Tech: можно снизить уровень шума на ~5 дБ(A), просто изменив конфигурацию шлангов | Низкая — технически доступна при проектировании | Очень “дешёвая” в реализации, особенно на этапе проектирования | Ограничена системной конфигурацией, может требовать пересмотра трасс труб, особенно в существующих установках |
| Контроль пульсаций + оптимизация через технологию насоса (TPD) | Пульсационный демпфер PMC TPD | PMC заявляет, что можно достичь уровня шума ~ 65 dBA при давлении до 300 бар | Средняя — требует установки TPD и, возможно, переосмысления конструкции силового блока | Очень хороший контроль пульсаций, снижение вибраций, увеличение ресурса системы, отсутствие внутреннего газа (низкое обслуживание) | Может быть дороже, требует необходимости расчёта демпфера под частоту пульсаций, не всегда может быть “plug-and-play” |
В этом разделе показано, как Lexmua Hydraulic может помочь своим клиентам внедрить лучшие инженерные подходы для снижения шума в системах гидравлики высокого давления.
Модальный анализ и структурное моделирование
Мы выполняем FEA-моделирование (Finite Element Analysis) для корпуса насосов и монтажной конструкции, чтобы выявить резонансные моды и предложить изменения в геометрии — добавление ребер, усиление стенок или изменение формы — для подавления вибраций.
Анализ пульсаций с помощью CFD / гидродинамики
Наши специалисты используют CFD (Computational Fluid Dynamics) для моделирования потока внутри насоса и каналов, что помогает оптимизировать предкамеры или плавные линии для выравнивания давления и уменьшения волновых пульсаций.
Пользовательские предкамеры (pre-compression chambers)
Для насосов высокого давления Lexmua проектирует и интегрирует предкамеры, которые снижают амплитуду пика давления на выходе насоса, сглаживая поток.
Inline демпферы / глушители
Мы предлагаем демпферы, размещаемые на линии высокого давления прямо за насосом, которые подавляют пульсации до их распространения по системе.
Изолирующие опоры
Наши опоры из вибро-эластомеров (резиновые, пружинные) помогают механически изолировать насосную группу (мотор + насос) от опорной конструкции, снижая передачу вибраций.
Эластичные соединения и гибкие муфты
Мы рекомендуем гибкие муфты и шланговые узлы для снижения жёсткой связи между насосом и трубопроводами, что помогает уменьшить структурные вибрации и передачу шумовых волн.
Шумовой аудит / диагностика
Lexmua может провести замеры уровня звука (дБ) на вашем оборудовании, определить доминирующие частоты пульсаций и источники вибраций.
Настройка демпферов и тестирование
Мы выполняем испытания установленных демпферов (пассивных или активных), проверяя, сколько реально удалось снизить пульсацию и шум в вашей системе.
Обучение и рекомендации по эксплуатации
Предоставляем обучение вашему персоналу по регламентам технического обслуживания, подбору масла, фильтрации, контролю температуры — все это существенно влияет на шум.
В одном из российских промышленных предприятий была проблема — гидравлическая маслостанция при рабочей нагрузке создаёт значительно высокий уровень шума, мешающий операторам и создавший трудности в соблюдении норм охраны труда. Решение было найдено через комплексный подход: виброизоляция, глушители и акустические экраны. По данным проекта, удалось снизить шум примерно на 15 дБ.
Были установлены демпфирующие опоры под трубопроводами и насосной группой.
Применены inline-глушители на линиях высокого давления.
Установлены звукоизоляционные панели / барьеры вокруг маслостанции.
В результате шум, который раньше сказывался на комфорте и безопасности, значительно уменьшился, и эксплуатация стала более устойчивой.
Компания Wilkes & McLean предлагает Suppressor — устройство, устанавливаемое на линии гидравлики, которое поглощает пульсации и снижает ударные волны давления. В полевых испытаниях заявлено, что это устройство может уменьшить шум до 60%, а также снизить гидравлические пульсации и “шоки” в системе.
Это inline-решение, которое можно интегрировать без кардинального изменения конструкции станции.
Помимо снижения шума, устройство уменьшает нагрузки на соединения труб, что может продлить срок службы компонентов.
Ситуация клиента:
Клиент — завод по производству крупногабаритной техники — испытывал шум выше допустимого уровня в своей высоконапорной гидравлической станции (рабочее давление ~250 бар). Операторы жаловались на слышимые вибрации и гул, особенно при пиковых нагрузках.
Решение Lexmua:
Проведён аудит системы: замеры уровня звука (дБ), спектральный анализ пульсаций, определение резонансных частот конструкции.
На основании результатов — применили модальный анализ корпуса насосов, выявили узкие места резонанса и предложили усилить стенки корпуса и добавить ребра жёсткости.
Установили inline демпфер Lexmua (аналогичен реактивному глушителю): на линии высокого давления, сразу за насосом, для гашения пульсаций.
Применили виброопоры под насосную группу и гибкие муфты / шланги, чтобы минимизировать передачу вибраций на конструкцию.
Обучили персонал по эксплуатации: контролировать температуру масла, регулярно фильтровать и менять масло, проверять монтажные опоры.
Рез
Уровень шума снизился на ~8–12 дБ (A) при рабочих режимах, особенно в пиковых нагрузочных фазах.
Пульсации давления уменьшились, что снизило износ труб и соединений, повысив надёжность системы.
Благодаря демпфированию и изоляции вибраций потребовалось меньше техни
Подводя итоги, мы видим, что снижение шума в системах с высоконапорными гидравлическими насосами — это не просто “приятность” или “комфорт для оператора”, а важный аспект, влияющий на надёжность, безопасность и эксплуатационные расходы. Основные идеи, выделенные в этой статье:
Шум в гидравлических системах — это комплексный феномен: он возникает из-за пульсаций давления, кавитации, механических вибраций и резонанса в конструкции.
Существуют проверенные методы снижения шума: от конструкционных оптимизаций и демпферов до правильной компоновки труб и регулярного обслуживания.
Выбор подходящего решения зависит от конкретных условий: давления, конфигурации системы, наличия пространства и требований к шумовому уровню.
Игнорирование шума может привести к проблемам: ухудшение ресурса компонентов, риск структурных повреждений соединений, а также неблагоприятные условия для рабочих.
У нас, в Lexmua Hydraulic, есть техническая экспертиза и решения, которые могут помочь вам снизить шум вашей системы: от аудита и проектирования до установки демпферов и обучения персонала.
Если вы:
замечаете повышенный шум или вибрацию в вашей гидравлической станции;
хотите спроектировать новую систему с минимальным уровнем шума;
ищете надёжные решения для повышения комфорта операторов и снижения эксплуатационных рисков —
Свяжитесь с нами, в Lexmua Hydraulic. Мы готовы провести диагностику вашей системы, предложить индивидуальное техническое решение и внедрить шумоподавляющие меры, которые действительно работают.
Почему высоконапорный гидравлический насос шумит при работе?
Шум может быть вызван пульсациями давления, кавитацией (образованием пузырьков воздуха), механическими вибрациями (из‑за износа подшипников, несоосности муфты) или резонансом конструкции.
Как узнать, является ли шум симптомом кавитации?
При кавитации часто слышен резкий, высокочастотный “свист” или “жужжание” — это признак схлопывания пузырьков в жидкости.Также может наблюдаться потеря производительности насоса.
Можно ли снизить шум, просто проверив и исправив утечки воздуха в системе?
Да. Аэрация (загазованность масла) — частая причина шума. Например, утечки на всасывающей линии, плохое уплотнение или недостаточная вентиляция бака могут допускать воздух.После устранения таких утечек и тщательной вентиляции уровень шума может значительно снизиться.
Насос всё ещё шумит, даже если масло в норме — что ещё проверить?
Проверьте состояние подшипников и зазор: изношенные подшипники могут издавать металлический шум.
Убедитесь, что муфта между мотором и насосом выровнена — несоосность может приводить к дополнительной вибрации.
Проверьте трубопроводы: плохо зафиксированные трубы или их резонанс могут усиливать шум.
Какие практики технического обслуживания помогают уменьшить шум?
Регулярная замена и фильтрация масла: загрязнённое масло усиливает кавитацию и пульсации.
Проверка и подтягивание крепёжных элементов: ослабленные болты или компоненты могут дребезжать.
Оптимизация конструкции системы: например, применение демпферов, эластичных опор и грамотной разводки труб помогает снизить вибрацию и шум.
