В гидравлических системах выбор правильного насоса часто определяет надёжность, эффективность и срок службы всей установки. Когда речь идёт о задачах, требующих компактности, плавной стабильной подачи жидкости и минимальных пульсаций, важную роль может сыграть односторонний (single-acting) лопастной насос — «vane pump». Но чтобы действительно использовать его преимущества и избежать подводных рисков, нужно чётко понимать, как он устроен, как работает, и в каких условиях он проявляет себя лучше всего.
Цель этой статьи — дать вам технически грамотное, глубокое и практическое понимание принципа работы одностороннего лопастного насоса. Мы объясним, из каких частей он состоит, как формируются рабочие камеры, как происходит всасывание и нагнетание, почему он называется «single-acting / unbalanced», и что это значит для эксплуатации.

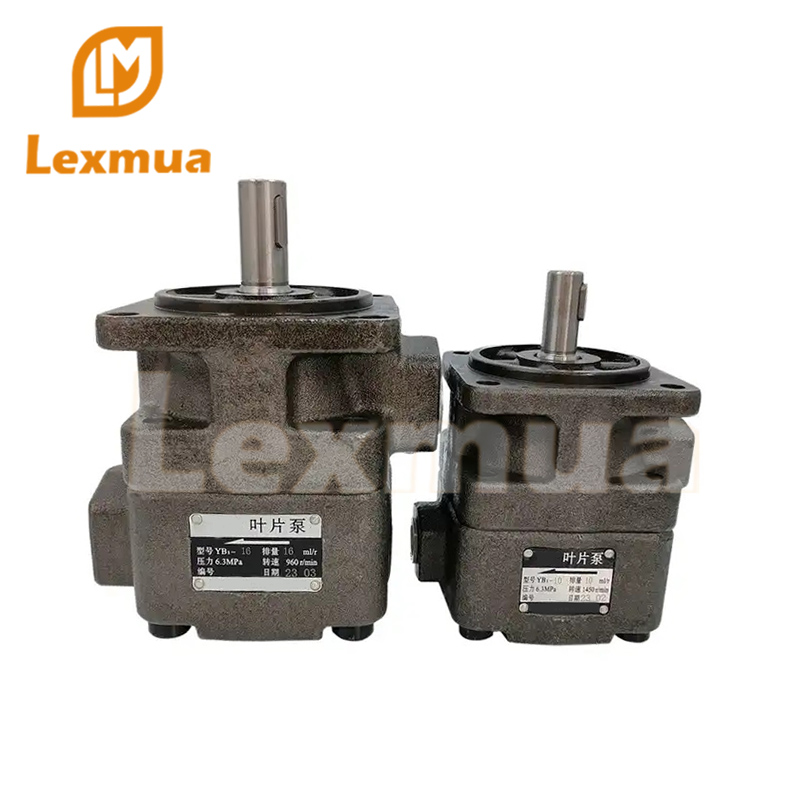

Односторонний (single-acting) лопастной насос — это разновидность ротационного объёмного насоса. Его базовые части таковы:
Корпус / корпус-кольцо (casing / cam ring / stator) — внешняя неподвижная часть, внутри которой вращается ротор. Его внутренняя поверхность часто имеет овальную или «эксцентричную» форму, обеспечивая изменяющийся зазор между ротором и корпусом по мере вращения.
Ротор (rotor + приводной вал) — вал + диск-ротор, на котором выполнены радиальные пазы. Ротор жестко соединён с приводом (электродвигатель, мотор, двигатель и т.п.).
Лопасти (vanes / sliding vanes / blades) — прямоугольные или близкой формы пластины, которые свободно (или с лёгким усилием) перемещаются в пазах ротора — выдвигаются наружу, прижимаются к внутренней стенке корпуса, образуя герметичные камеры.
Торцевые крышки / боковые пластины (end plates / side plates / wear- & pressure plates / port plate) — обеспечивают герметичность по торцам ротора и содержат порты (вход и выход жидкости).
Порты всасывания и нагнетания (inlet and outlet ports) — каналы/отверстия в корпусе/торцевых пластинах, через которые жидкость входит и выходит из насоса.
Эта конфигурация — ротор + cam-ring + лопасти + торцевые пластины — создаёт внутри насоса рабочие камеры, объём которых изменяется при вращении ротора, обеспечивая перекачивание жидкости.
Ключ к работе vane-насоса — эксцентричное расположение ротора внутри корпуса (cam-ring). Центр ротора смещён относительно центра корпуса, создавая неравномерный зазор между ротором и корпусом.
При вращении ротора лопасти, под действием центробежной силы (и/или гидростатического давления / пружин, в зависимости от конструкции), выдвигаются наружу и прижимаются кончиками к внутренней стенке корпуса. Таким образом пространство между двумя соседними лопастями, ротором и корпусом образует герметичную «ячейку» (камера).
По мере вращения ротора, положение точек минимального и максимального зазора меняется — объём камер между лопастями соответственно увеличивается или уменьшается.
В тот момент, когда камера расширяется (увеличивается объём) — создаётся вакуум/разряжение → через входной порт из внешнего контура затягивается жидкость.
Затем при дальнейшем вращении ротора камера «путешествует» к стороне, где расстояние между ротором и корпусом снова уменьшается → объём камеры уменьшается, жидкость сжимается и выталкивается через выходной порт.
Этот процесс — всасывание + транспортировка + нагнетание — повторяется с каждым оборотом ротора, обеспечивая постоянный поток жидкости.
Термин «single-acting» (или «unbalanced / un-balanced») относится к типичной (более простой) версии vane-насоса, где за один оборот создаётся именно один «всасывание + нагнетание» цикл на каждую рабочую камеру, без симметричной балансировки по противоположной стороне. Это отличается от «balanced / double-acting» вариантов, где конструкция нацелена на уравновешивание сил, снижение нагрузок на подшипники и более равномерную работу.
В unbalanced (одностороннем) варианте смещение ротора и асимметрия корпуса приводят к тому, что центробежные и гидростатические силы прижима лопастей, а также нагрузка на подшипники / корпус, несимметричны — что влияет на долговечность, требования к подшипникам и условиям эксплуатации.
При этом конструктивная простота (меньше деталей, компактность, меньший объём корпуса) делает single-acting vane-pump привлекательным для многих задач, где не требуется высокая сбалансированность, а важны компактность и стабильный поток.
Для наглядности — что происходит внутри насоса за один оборот ротора:
Начало оборота — лопасти выдвинуты, камеры между лопастями расширяются → объём увеличивается → на стороне входа (inlet) образуется разрежение → жидкость засасывается в камеры.
Камеры постепенно «путешествуют» вдоль внутренней поверхности корпуса, перенося жидкость. Лопасти продолжают поддерживать герметичность.
Камеры приближаются к стороне выхода (outlet), зазор между ротором и корпусом начинает уменьшаться — объём камер уменьшается → жидкость сжимается → давление жидкости растёт, и она выходит через выходной порт.
После выхода — камера освобождается, процесс повторяется с новым участком между следующими лопастями при следующем обороте ротора.
Таким образом за каждый оборот ротора реализуется объёмный (positive-displacement) перенос жидкости — фиксированный объём на каждый цикл, практически независимый от изменения нагрузки (при прочих равных).
При работе лопасти лишь скользят — часто из материала с низким коэффициентом трения (например, графит, композиты), значит минимальный метал-метал контакт, что снижает износ и повышает срок службы.
Герметичность и постоянный контакт лопастей с корпусом обеспечивают устойчивую эффективность и высокий volumetric efficiency — меньшие потери, стабильный поток.
Простота конструкции (ротатор + vanes + корпус) даёт компактность, лёгкость интеграции, меньше деталей, облегчённое обслуживание по сравнению с более сложными насосами.
Многие vane-насосы рассчитаны на работу с жидкостями низкой и средней вязкости — например, один из серийных насосов показывает диапазон 0.2–20 cP.
При этом существуют модификации с расширенным диапазоном вязкости: в зависимости от конструкции (например, "open rotor"), допускается гораздо более высокая вязкость.
Температурный диапазон зависит от материалов: для стандартных конструкций с чугунным корпусом и типичными лопастями — рабочая температура часто указывается как от –32 °C до +115 °C.
При повышенной вязкости, абразивности или загрязнённости жидкости эффективность и ресурс насоса заметно снижаются — это следует учитывать при подборе масла/гидравлической жидкости и условий эксплуатации.
Вывод для выбора жидкости и условий: Односторонний vane-насос хорошо подходит для «чистых», нормально вязких жидкостей (масла, лёгкие гидравлические жидкости, тонкие масла, лёгкие нефтепродукты, растворители и т. п.). При вязкости за пределами рекомендаций, при наличии абразива, твёрдых частиц, или при экстремальных температурах — следует рассмотреть специальные модификации (усиленные конструкции, бронзовые/стальные лопасти) либо другие типы насосов.
Исходя из приведённых данных, при выборе и проектировании гидросистемы с односторонним vane-насосом рекомендуем учитывать:
Тип жидкости — проверить вязкость, чистоту, температурный режим; при повышенной вязкости/агрессивности — рассмотреть heavy-duty конструкцию.
Требуемый расход и давление — для задач с большими объемами и умеренным давлением подходит; для высоких давлений/нагрузок — следует оценить компромиссы.
Скорость ротора / привод — подобрать rpm и привод, соответсвующий требуемому расходу; учитывать, что повышение скорости увеличивает износ.
Материалы корпуса и лопастей — при химически агрессивных, высоковязких или абразивных жидкостях — металл / нержавейка / бронза предпочтительнее.
Условия обслуживания, фильтрации и чистоты жидкости — регулярная фильтрация, мониторинг состояния масла/жидкости; самовсасывание — удобно, но не злоупотреблять запуском «всухую».
Односторонний vane-насос — оптимальный выбор, если ваша задача соответствует следующим условиям:
жидкость — относительно низкой или средней вязкости, чистая, без интенсивного абразива;
требуемое давление — умеренное, без экстремальных нагрузок;
необходима стабильная, плавная подача жидкости с малым пульсом;
важны компактность, простота конструкции, возможность самовсасывания, относительно невысокие требования к техобслуживанию;
расход/объём и скорость — умеренные и заранее известны; система не предполагает агрессивных условий.
Если эти условия выполнены — вы получите хорошую экономичность, стабильность, долгий ресурс и комфортную интеграцию.
Плавный, равномерный поток — минимальные пульсации и вибрации
В отличие от поршневых или шестерёнчатых насосов, vane-насос обеспечивает непрерывный поток жидкости без выраженных скачков давления или пульсаций.
Благодаря плавному ходу уменьшается вибрация, снижаются шумы и износ механических частей.
Самовсасывание и способность к dry-run (в ряде модификаций)
Многие vane-насосы имеют self-priming — способность самостоятельно «втягивать» жидкость при запуске без предварительного заполнения.
В определённых конструкциях допускается кратковременная работа “всухую” без жидкости — что удобно при заполнении/сливе ёмкостей, монтаже, обслуживании.
Компактность, лёгкость, простота интеграции
В сравнении с поршневыми насосами или винтовыми агрегатами vane-насосы занимают меньше места, легче, что делает их удобными для мобильных систем, компактных гидросистем, OEM-решений.
Относительно простая механическая конструкция — меньше сложных деталей, отсутствие массивных механизмов — упрощает установку.
Высокая объемная (volumetric) эффективность и хорошая герметичность (при правильной эксплуатации)
При работе с жидкостями низкой и средней вязкости, при чистой жидкости, vane-насосы демонстрируют высокую эффективность — утечки минимальны, подходящий volumetric efficiency.
Это означает, что большая часть перекачиваемого объёма действительно доходит до системы, без значительных потерь.
Универсальность по типу жидкости (в пределах допустимых параметров)
Vane-насосы подходят для перекачки относительно широкого спектра жидкостей: от лёгких масел, растворителей, химических жидкостей, топлив, до жидкостей с парами и газами.
Благодаря самоподжимающимся/самокомпенсирующимся лопастям, герметичность сохраняется даже при определённом износе деталей.
Низкие требования к техническому обслуживанию и относительно невысокие эксплуатационные расходы (при соблюдении условий)
При правильной фильтрации, правильной жидкости и регулярной проверке, замена изнашивающихся деталей (лопастей, уплотнений) — часто простая операция, не требующая демонтажа всей системы.
Часто такие насосы оказываются экономически эффективными для средних по нагрузке задач: “средний” диапазон давления, умеренные расходы, стабильная работа — хороший компромисс цена/качество.
Чувствительность к загрязнениям, абразивным частицам и качеству жидкости
Поскольку герметичность зависит от плотного прилегания лопастей к корпусу, наличие твёрдых частиц, абразивов, загрязнений может быстро вызвать износ поверхности, повреждение лопастей, снижение эффективности, утечки.
В таких условиях требуется надёжная фильтрация, контроль чистоты рабочей жидкости — иначе ресурс насоса значительно снижается.
Ограниченная работоспособность при высоковязких жидкостях, высоком давлении или тяжёлых эксплуатационных условиях
Vane-насосы менее эффективны при перекачке высоковязких жидкостей — при увеличении вязкости скольжение лопастей затрудняется, падает volumetric efficiency, возможны залипание, падение производительности.
Предельное давление для многих стандартных vane-насосов ограничено — для задач с высоким давлением, тяжёлой гидравликой, большим сопротивлением — предпочтительнее поршневые, винтовые или иные типы насосов.
Износ лопастей и уплотняющих поверхностей при интенсивной эксплуатации, особенно при сухом ходе или агрессивных средах
Постоянное трение лопастей о корпус, особенно при частых пусках/остановах, работе “всухую” или агрессивной жидкости — повышает износ, приводит к образованию зазоров, внутренним утечкам и снижению эффективности.
Со временем возможны необходимость замены не только лопастей, но и корпуса или ротора — если износ слишком велик, что повышает стоимость обслуживания.
Необходимость обеспечения надёжной защиты — фильтрации, уплотнений, relief-клапанов и т.п.
При внезапной блокировке потока (закрытии линии нагнетания) требуется relief-клапан, чтобы защитить насос. Это усложняет систему.
Качество уплотнений, чистота жидкости, правильный подбор вязкости и материалов — критически важны; иначе выигрыши по простоте могут нивелироваться из-за преждевременного выхода из строя.
Ограниченная пригодность для тяжёлых, абразивных, агрессивных или высоконагруженных условий
При агрессивных средах, абразивных смесях, твёрдых частицах, грубых суспензиях эффективность и ресурс vane-насоса резко падают.
Для тяжёлых промышленных задач с высоким давлением, частыми нагрузками, высоковязкими жидкостями — лучше рассматривать другие типы насосов, спроектированные под такие условия.
Ниже — сравнительная таблица по ключевым параметрам + комментарии.
| Критерий / характеристика | Односторонний Vane Pump | Gear Pump (шестерёнчатый) | Piston / Поршневой насос |
|---|---|---|---|
| Подача / пульсации / стабильность потока | Очень плавный, почти без пульсаций, стабильная подача жидкости. | Возможны пульсации — за счёт зацепления шестерён, особенно на низких оборотах. | Подача стабильна; при правильной конструкции обеспечивает нужный объём и давление, но с большей сложностью механики. |
| Шум / вибрации / комфорт работы | Низкий шум, минимальные вибрации — тихая работа. | Более высокий шум — работы шестерён слышны, возможны вибрации. | Шум и вибрации — средние, зависят от конструкции; чаще выше, чем у vane, но могут быть ниже, чем у gear. |
| Рабочее давление / нагрузочная способность | Средний уровень давления; подходит для средненагруженных систем. | Широкий диапазон — хорошо переносит среднее и выше давление, часто долговечен. | Высокое давление, высокая нагрузочная способность — хорош для тяжёлых гидросистем, мощных приводов. |
| Работа с различной вязкостью / типом жидкости / загрязнённостью | Лучший выбор для низкой/средней вязкости, чистых и фильтрованных жидкостей. Чувствителен к загрязнениям. | Более устойчив к загрязнениям и вязким жидкостям, хорошо справляется с разнообразными средами. | При правильном обслуживании и очистке жидкости может работать с широким диапазоном сред, включая тяжёлые/вязкие жидкости. |
| Компактность / габариты / простота конструкции | Компактный, лёгкий, простой по конструкции, легко интегрируется в ограниченные пространства. | Простая конструкция, но размер и форма могут быть больше; зависит от реализации. | Более сложная конструкция, крупнее, может требовать больше места и узлов, тяжелее. |
| Чувствительность к техническому обслуживанию / износ | Требуется чистота жидкости, фильтрация; скользящие лопасти со временем изнашиваются, требуя обслуживания. | Менее чувствителен к загрязнениям, конструктивно надёжный, неплохо переносит тяжёлые условия. | Более высокая надёжность при тяжелых нагрузках, но сложное обслуживание из‑за конструкции, требовательность к компонентам. |
| Экономичность (стоимость, энергоэффективность, эксплуатация) | Эффективен по объёму, экономичен при адекватных условиях, низкие потери, слабый износ при чистой жидкости. | Обычно более экономичен в условиях грубой жидкости, агрессивных сред, требует меньше частого обслуживания. | Дорогой в производстве и обслуживании, но при нагрузках — эффективен, надёжен и мощен. |
Если ваша гидросистема предполагает работу с жидкостью низкой или средней вязкости, чистой и фильтрованной — односторонний vane‑насос может быть оптимальным решением. Благодаря герметичности, плавному потоку, низким пульсациям и компактным размерам, он обеспечивает стабильную подачу жидкости при умеренных давлениях.
Он особенно хорош в задачах, где важны компактность, тихая работа, стабильность подачи — например, смазочные системы, лёгкие гидравлические приводные блоки, мобильная техника, компактные гидроприводы, где пространство или условия монтажа ограничены.
При правильной эксплуатации — с чистой жидкостью, фильтрацией, подбором подходящей вязкости и регулярным обслуживанием — вы получите хороший компромисс между простотой конструкции, надёжностью и эффективностью.
Если жидкость имеет высокую вязкость, содержит абразивные частицы или загрязнения — vane‑насос с высокой вероятностью быстро износится, снизится герметичность, упадёт эффективность.
Для условий с высокими давлениями, серьёзными нагрузками, агрессивной средой — односторонний vane‑насос может оказаться ненадёжным. В таких случаях лучше смотреть в сторону более “тяжёлых” решений: поршневых насосов, винтовых насосов, либо специализированных balanced / heavy‑duty конструкций.
Если важна долговечность при интенсивных нагрузках, а обслуживание / фильтрация затруднены — требования к надёжности могут перевешивать преимущества vane‑техники.
При выборе одностороннего vane‑насоса, или выборе между типами насосов, обращайте внимание на:
Характер жидкости: вязкость, чистота, содержание примесей/абразива.
Требуемое давление и расход: превышение рекомендуемых параметров — риск для насоса.
Условия эксплуатации: температура, циклы пуска/остановки, риски загрязнения.
Требования к шуму, вибрациям, габаритам и интеграции: vane‑насос часто выигрывает по компактности и комфортности работы.
Наличие фильтрации, регулярного обслуживания, запасных частей и возможности замены расходников (лопасти, уплотнения и пр.).
Альтернативные типы насосов — если условия слишком тяжёлые, предусмотреть более стойкие решения (поршневые, винтовые, gear, balanced‑vane).
Мы, Lexmua — компания с опытом в гидравлической технике и пониманием, как важно подобрать насос «под задачу», а не ориентироваться на универсальные решения. Вот как мы можем быть полезны:
Консультации и подбор оборудования: на основании условий вашей системы (жидкость, вязкость, давление, нагрузки, среда), мы подберём наиболее подходящий тип насоса.
Кастомизация / OEM‑решения: можем предложить модифицированные версии насосов — с материалами, устойчивыми к вашей среде; с подходящими допусками, герметичностью, конструктивной надёжностью.
Разработка системы фильтрации и обслуживания: помогаем разработать рекомендации по фильтрации, чистоте жидкости, регулярному сервису, что продлевает срок службы.
Поддержка при внедрении и запуске: учитываем реальные условия работы, температурные режимы, требования по шуму/вязкости/плотности и обеспечиваем надёжную работу.
Гарантия качества и надёжности: наша экспертиза позволяет предложить решения, оптимизированные под задачи клиента — не “универсальный насос”, а именно то, что работает эффективно и долго.
Односторонний (single‑acting / unbalanced) лопастной насос — это сбалансированное, эффективное, компактное и удобное решение для множества задач, особенно когда система работает с чистыми, средневязкими жидкостями, требуется стабильный поток, низкий шум, компактность и простота интеграции.
Однако — важно подходить осознанно: оценивать условия, понимать ограничения, правильно выбирать и обслуживать насос.
Если вы ищете насос под конкретные задачи, или не уверены, подходит ли vane‑тип для вашей системы — свяжитесь с нами в Lexmua. Мы поможем подобрать оптимальное решение, проконсультируем по условиям эксплуатации, кастомизируем насос под ваши требования и обеспечим надежную поддержку.
1. Что такое односторонний (single‑acting) лопастной насос и чем он отличается от сбалансированного (balanced) vane-помпы?
Односторонний vane‑насос — это насос с ротором, смещённым относительно корпуса (эксцентриситет), где при вращении формируются рабочие камеры из-за выдвижения лопастей; за один оборот происходит один цикл всасывания и нагнетания.
В отличие от balanced / double‑acting вариантов, unbalanced‑конструкция создаёт несимметричную нагрузку (боковые силы на вал/подшипники), но за счёт простоты конструкции даёт компактность и подходит для многих задач с умеренными требованиями.
2. Для каких жидкостей и условий работы подходит single‑acting vane pump?
Такие насосы хорошо работают с жидкостями низкой/средней вязкости, чистыми и фильтрованными, без агрессивных суспензий или абразивных частиц.
Они демонстрируют стабильную подачу при умеренном давлении, особенно когда важны плавность потока, низкий шум и компактность.
3. Какие основные преимущества vane‑насоса перед, например, шестерёнчатым или поршневым насосом?
Плавный, стабильный, малопульсационный поток — особенно важен в системах, чувствительных к пульсациям.
Компактность, лёгкость, простота конструкции и установки — удобно для компактных гидросистем, OEM‑решений, мобильной техники.
Возможность самовсасывания, способность к кратковременной работе «всухую» (dry‑run), что облегчает запуск и обслуживание.
При подходящих условиях — высокая объёмная эффективность, низкий износ (при чистой жидкости), спокойная, тихая работа.
4. Какие есть ограничения и на что нужно обратить внимание перед выбором одного‑acting vane‑насоса?
Низкая/средняя вязкость жидкости — насос плохо подходит для очень вязких жидкостей.
Чувствительность к загрязнениям и абразивам: частицы, твердые включения могут ускорить износ лопастей, корпуса, ухудшить герметичность.
Ограничения по давлению и нагрузке — для тяжёлых гидросистем, высоких давлений, тяжёлых жидкостей часто предпочтительнее поршневые или винтовые насосы.
Необходима правильная фильтрация, регулярное обслуживание, контроль качества жидкости — иначе эффективность и ресурс значительно снижаются.
5. Как определить, подходит ли вам односторонний vane‑насос, или стоит выбрать другой тип насоса?
Сравните требования системы:
если нужна компактность, стабильный поток, низкий шум, жидкость — чистая и негустая, давление — умеренное → single‑acting vane pump — хороший выбор;
если жидкость — вязкая, грубая, абразивная, давление/нагрузка велики — стоит рассмотреть шестерёнчатый, поршневой или винтовой насос;
важно также предусмотреть условия фильтрации, обслуживания, эксплуатации (температура, чистота, циклы пуска/остановки).
