Проверка давления гидравлического насоса является важной операцией для владельцев гидравлических систем, инженеров по техническому обслуживанию, монтажников и конечных пользователей. Правильно настроенная и проверенная система обеспечивает стабильную, безопасную и эффективную работу оборудования. Ошибка на этапе запуска, неправильная настройка или износ насоса могут привести к снижению производительности, авариям, ускоренному износу комплектующих и простою оборудования.
В контексте гидравлической системы насос выполняет функцию преобразования механической энергии (вращения, крутящего момента) в гидравлическую — то есть создает поток и создаёт давление, необходимое для работы системы.
Давление (напор) — сила, с которой гидрожидкость воздействует на систему, создавая рабочую способность: поднимать, перемещать, давить и т.п. Напорной линией считается выход насоса, всасывающей — вход.
Поток (flow / объёмная подача) — количество жидкости, которое насос выдаёт за единицу времени. Именно поток + давление вместе определяют, сколько полезной работы может выполнить гидросистема.
Важно понимать: одно только достижение давления не гарантирует, что насос «тянет» так, как нужно — если поток недостаточен, эффективность падает, рабочие органы (гидроцилиндры, двигатели и т.п.) могут работать медленно, снижается производительность, перегревается масло, растёт износ компонентов.
После установки нового насоса — чтобы убедиться, что изделие соответствует заявленным характеристикам и качество соответствует требованиям. Визуальный осмотр не даёт информации о внутреннем состоянии, подаче и давлении.
При техническом обслуживании и периодических проверках — чтобы выявить износ, внутренние утечки, снижение volumetric efficiency (объёмной эффективности), проблемы с уплотнениями, клапанами, настройкой системы.
После ремонта, замены масла, фильтров, шлангов или других компонентов — чтобы убедиться, что сборка выполнена корректно, нет утечек, всё работает стабильно.
При снижении производительности системы — если гидроцилиндры/моторы работают медленно, недостаточно мощно, нестабильно — измерение давления и потока поможет понять, насос ли является «узким местом».
Проверка давления и потока гидравлического насоса — не разовая формальность, а важная системная процедура, особенно в следующих ситуациях:
После установки нового насоса или оборудования. При монтаже нового гидроагрегата, замене насосов, шлангов, клапанов и других ключевых компонентов обязательно — приёмочный (приёмочно‑сдаточный) тест, чтобы убедиться, что всё собрано корректно, нет утечек, насос обеспечивает заявленные давление и подачу. Это помогает гарантировать клиенту, что насос работает как положено.
При плановом техническом обслуживании гидросистемы. В рамках регулярного обслуживания (в соответствии с рекомендациями производителя или регламентом машины) полезно периодически проверять давление и поток, чтобы выявлять постепенный износ, внутренние утечки, снижение volumetric efficiency (объёмной эффективности) и предупреждать серьёзные неисправности.
После ремонта, замены масла, фильтров, шлангов, клапанов и других элементов гидросистемы. После любого вмешательства в систему (ремонт, профилактика, замена расходников) проверка необходима — чтобы убедиться, что сборка выполнена правильно, нет утечек, всё функционирует стабильно.
При появлении признаков снижения производительности, нестабильной работы, шумов, перегрева или подозрений на утечки / внутренние дефекты. Если гидроцилиндры или моторы стали работать медленнее, снизилась мощность или стабильность, появились шумы, вибрация, перегрев, нестабильность давления — измерения давления и потока помогут определить, связано ли это с насосом.
Частота проверки зависит от условий эксплуатации: интенсивности нагрузки, количества рабочих часов, степени загрязнения среды, температуры, качества масла и других факторов.
В системах с высокой нагрузкой, интенсивной эксплуатацией, возможными перепадами давления/нагрузки — рекомендуется регулярное тестирование, а не только по факту поломки.
Помимо «календарного» подхода (например, ежегодный контроль), разумен режим «по состоянию»: фиксировать базовые параметры (давление, поток, температура, качество масла, вибрации и т.п.) после «здорового» запуска, и периодически сравнивать их, чтобы выявить тенденции снижения (например, падение потока на 5–10% с течением времени).

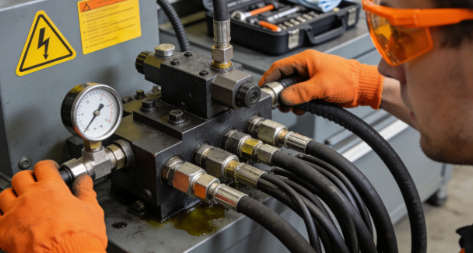

Для корректной и безопасной проверки давления (и — по возможности — потока) в гидравлическом насосе вам понадобятся следующие инструменты и компоненты:
Манометр (pressure gauge / pressure test gauge) — основной прибор для измерения давления. Манометр должен быть рассчитан на давление больше, чем максимальное рабочее давление вашей гидросистемы.
Расходомер (flow meter) — необязателен, но настоятельно рекомендуется, особенно если вы хотите оценить не просто давление, а реальную эффективность насоса (объёмную подачу).
Термометр или способ измерения температуры гидрожидкости — важно, поскольку вязкость, температура масла влияет на результаты: холодное масло, высокая вязкость, или перегретое масло могут исказить показатели.
Соединительные шланги, адаптеры, фитинги, быстросъёмные соединения — все элементы должны быть рассчитаны на рабочее давление системы, герметичны и надёжны.
Средства защиты и безопасность — перчатки, защитные очки, защита рук / лица; перед тестом — отключить нагрузку, сбросить давление, обеспечить безопасную рабочую зону.
Чистота и состояние системы — перед измерением проверьте уровень и состояние масла; убедитесь, что нет загрязнений, воды, пенистости, воздуха, утечек, что всасывающая и напорная линия соответствуют требованиям.
Ниже — рекомендуемая последовательность действий для тестирования гидравлического насоса:
| Этап | Действие | Что важно / на что обратить внимание |
|---|---|---|
| Шаг 1: Безопасность и подготовка | Остановите оборудование, сбросьте давление в системе, убедитесь, что загрузка (нагрузочные потребители) отключены; наденьте средства защиты | Убедитесь, что линия “напор” свободна, нет давления, шланги, фитинги подходят по давлению, герметичны |
| Шаг 2: Проверка масла и состояния системы | Проверьте уровень масла, визуально — прозрачность, отсутствие загрязнений, воздуха, пены; проверьте всасывающий и напорный трубопровод | Масло и система должны быть в нормальном состоянии — иначе результаты могут быть недостоверными |

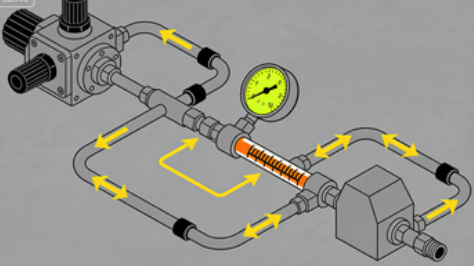

| Шаг 3: Подключение манометра (и расходомера, если есть) | Подсоедините манометр к выходному патрубку насоса (pressure port / test port / relief port) через подходящие адаптеры/фитинги; при возможности подключите и flow meter | Все соединения должны быть рассчитаны на давление выше рабочего, надёжно закреплены, герметичны |
| Шаг 4: Прогрев системы и масла | Запустите насос / двигатель, дайте системе поработать некоторое время, чтобы масло прогрелось и достигло рабочей температуры | Температура масла влияет на вязкость и, соответственно, на результаты — холодное/густое или перегретое масло может дать некорректные данные |
| Шаг 5: Тест без нагрузки (flow at zero pressure / минимальная нагрузка) | При открытом выходе (без сопротивления) — зафиксируйте давление (оно должно быть минимальным) и, при наличии расходомера — поток (дебит) | Это “нулевой” или базовый режим — важен для сравнения при нагрузке |
| Шаг 6: Постепенное нарастание нагрузки / сопротивления | Начинайте закрывать дроссель, клапан, уменьшать сечение потока или поднимать нагрузку — постепенно, шаг за шагом; на каждом шаге зафиксировать давление и поток | Следите, чтобы давление не было превышено, все соединения выдерживали нагрузку, наблюдайте поведение системы (падение потока, шум, перегрев) |
| Шаг 7: Достижение рабочего / номинального давления | Доведите нагрузку до рабочего давления, предусмотренного для вашего насоса / системы; снова зафиксируйте поток и давление | Оцените: достигается ли номинальное давление, и при этом сохраняется ли достаточный поток — это ключевой критерий исправности |
| Шаг 8: Наблюдение во время максимальной нагрузки | Внимательно следите за поведением: стабильность давления, наличие шумов, вибраций, перегрева масла, утечек, плавность работы | Любые нестабильности, перегрев, шум — повод для дальнейшей диагностики (внутренний износ, утечки, дефекты клапанов, изношенные уплотнения) |
| Шаг 9: Сброс давления и проверка на утечки / стабильность | После теста аккуратно сбросьте давление, проверьте герметичность соединений, отсутствие подтеков, состояние масла (температура, цвет) | Это важно для безопасности и для правильной оценки состояния системы после теста |
| Шаг 10: Документирование результатов | Запишите: модель насоса, серийный номер, температуру и вязкость масла, rpm (если актуально), давление и поток на разных этапах, условия теста, дату, оператор — всё, что может быть полезно для анализа, обслуживания или приёма/сдачи оборудования | Документирование важно, особенно для промышленных насосов, гарантийного обслуживания, истории эксплуатации, отчетов перед клиентами |
Насос при нагрузке достигает номинального (рабочего) давления, близкого к спецификации. + При этом, если измеряли поток — объёмная подача (flow) либо близка к ожидаемой, либо находится в пределах допустимого снижения в зависимости от давления/нагрузки.
При увеличении нагрузки/давления — поток может снижаться (особенно у насосов с переменным объёмом), но снижение должно соответствовать спецификации (или типичной рабочей кривой) насосa.
При тесте нет «побочных симптомов»: нет резкого перегрева масла, нет избыточного шума, вибраций, металлических стружек, утечек, нестабильного давления.
Документированные показания (давление, поток, температура, rpm, состояние масла) совпадают с заводскими или с “базовым” ранее зафиксированным стандартом для данного насоса. Такой “белый лист” — гарантия, что насос работает как положено.
Если все эти условия выполняются — насос можно считать исправным, работоспособность соответствует требованиям, и систему можно запускать в работу с уверенностью.
Ниже — распространённые “тревожные сигналы” из теста + их типичные причины:
| Симптом / Поведение при тесте | Что это может означать (возможные дефекты) |
|---|---|
| Давление близкое к норме, но поток (подача) значительно ниже ожидаемого | Внутренние потери: утечки в насосе (между камерами), износ шестерён/поршней/герметиков — насос создаёт “напор”, но не способен обеспечить объёмную подачу. |
| Под нагрузкой давление не достигает номинального (или значительно ниже), даже если при «свободном» режиме насос “тянет” поток | Насос не способен развить нужное давление: возможно износ, избыточные зазоры, проблема с компенсацией/регулировкой, засоры, плохая всасывающая линия, недостаток масла, неправильная вязкость и т.п. |
| Давление “скачет”, падает при нагрузке, нестабильно держится, поток плавает, насос “уходит в перегрузку” | Нестабильная работа: внутренние утечки, износ, проблемы с клапанами, возможно кавитация, нестабильное всасывание, воздушные пробки, неправильная настройка системы. |
| Работа стабильна, но при нормальном давлении/потоке — гидравлические цилиндры/моторы работают медленно, с “тупостью”, без мощности | Потенциальное снижение volumetric (объёмного) КПД насоса — даже при формально правильных показателях насос не может отдавать полный ресурс из-за износа, внутренних потерь, утечек. |
| При тесте — шумы, вибрации, перегрев масла, металлические частицы, утечки, нестабильная работа | Явные признаки внутреннего износа, повреждения деталей, нарушенной герметичности — насос требует диагностики, ремонта или замены. |
При проверке давления и потока гидравлического насоса часто допускают ошибки, из-за которых результаты оказываются недостоверными — приходится либо переделывать тест, либо неверно оценивать состояние. Вот распространённые ошибки и рекомендации, как их избежать:
Измерять только давление, игнорируя поток (flow). Давление само по себе — важный параметр, но не отражает объёмную эффективность (объёмную подачу). Насос может «дёжаться» давлением, но из-за износа, внутренних утечек или зазоров не давать адекватный поток → система будет работать слабо, медленно, неэффективно.
Не учитывать состояние масла, его температуру и вязкость. Если масло слишком холодное (густое), слишком горячее (разряженное), загрязнено, содержит воду или частицы — это влияет на поток, герметичность, работу клапанов, уплотнений. Результаты теста при “неправильном” масле нельзя считать достоверными.
Использовать неподходящие или недостаточно надёжные приборы, шланги, фитинги — манометры не рассчитанные на давление, негерметичные соединения, неподходящие адаптеры. Это опасно и даёт ложные показания.
Проводить тест “в спешке”, без прогрева системы, без стабилизации параметров. Масло и компоненты должны иметь рабочую температуру, прежде чем фиксировать показатели — иначе результаты будут искажены.
Игнорировать всасывающую линию, фильтры, состояние шлангов и соединений. Часто снижение производительности связано не с насосом, а с ограничением всасывания, забитыми фильтрами, подсосом воздуха, кавитацией или аэрированием масла.
Всегда измеряйте и давление, и поток (flow), когда это возможно — это даст полную картину работоспособности насоса.
Используйте приборы и соединения, рассчитанные на максимальное рабочее давление вашей системы с запасом — не экономьте на манометрах, шлангах, фитингах.
Перед тестом — прогрейте систему, прокачайте масло, убедитесь, что масло пригодно (визуально чистое, без воздуха, без загрязнений), фильтры и линии в норме.
Проверяйте и всасывающую линию — фильтры, патрубки, шланги, всасывающие фильтры/сеточки, клапаны. Чем лучше “подача” — тем надёжнее результат теста.
Документируйте — фиксируйте условия теста (температуру масла, обороты насоса/двигателя, вязкость масла, нагрузку), чтобы при повторных тестах можно было сравнить и увидеть динамику.
Мы в Lexmua понимаем, что даже при наличии инструкции — качественно провести тест, правильно интерпретировать результаты и выявить реальные проблемы — это задача, требующая опыта, надёжного инструмента и системного подхода. Вот как мы можем быть полезны:
При поставке наших насосов мы проводим пред-поставочное тестирование под давлением и нагрузкой — с замерами давления и, по возможности, потока. Это даёт гарантию, что насос соответствует заявленным техническим характеристикам.
Мы консультируем при подборе оборудования: поможем выбрать подходящий манометр, расходомер, шланги, фитинги — специально рассчитанные под вашу систему и рабочие давления.
При необходимости — оказываем услуги диагностики и тестирования ваших гидросистем: проверим насос, измерим давление/поток, оценим состояние масла, герметичность, внутренние зазоры, утечки.
В случае выявления отклонений — предлагаем ремонт, ревизию, замену изношенных компонентов, либо подбор нового насоса, подходящего под ваши условия эксплуатации.
Если вы хотите, чтобы мы помогли проверить насос, провести тест или проконсультировали по подбору оборудования — свяжитесь с нами. Сейчас, когда грамотная диагностика и корректная проверка давления/потока — это залог надёжности и долгого срока службы гидросистем, Lexmua готова стать вашим партнёром для надёжной, эффективной и безопасной работы.
Q1: Можно ли проверить работу гидравлического насоса, используя только манометр (без расходомера)?
A: Да, можно — манометр даст информацию о том, какое давление создает насос. Однако этого недостаточно для полной диагностики: важно также измерить поток (объёмную подачу). Насос может выдавать нормальное давление, но из-за внутреннего износа, зазоров или утечек поток будет недостаточным, и система не сможет работать эффективно.
Q2: Как часто стоит проверять давление и поток в гидравлическом насосе?
A: Частота зависит от условий эксплуатации — нагрузки, интенсивности, рабочей среды и требований к надёжности. Для насосов под интенсивной нагрузкой рекомендуется проводить тестирование по давлению и потоку как минимум ежегодно или даже чаще (например, при плановом обслуживании, после ремонта, замены масла/фильтров, при подозрении на снижение производительности).
Q3: Насос показывает номинальное давление, но гидравлические цилиндры/моторы работают медленно — причины?
A: Это может значить, что насос выдаёт давление, но объёмная подача (flow) снижена: возможен внутренний износ, утечки, избыточные зазоры, снижение volumetric efficiency, загрязнение масла, неправильная вязкость, возможные проблемы с клапанами или линиями всасывания. В таких случаях измерение только давления даёт ложное ощущение исправности — нужна комплексная диагностика.
