В современном обществе гидравлические системы являются краеугольным камнем многих технических систем, от строительных и подъемных конструкций до мобильных устройств и промышленного оборудования.Если вы планируете приобрести гидравлический насос, двигатель или цилиндр или планируете спроектировать гидравлическую систему, вы должны быть неотделимы от закона Паскаля.
Закон Паскаля гласит: изменение давления, приложенное к замкнутой жидкости (или газу), передаётся без изменения во все точки жидкости и на стенки сосуда.
Давление — это сила, действующая нормально на поверхность, делённая на площадь этой поверхности:
где — давление, — сила, — площадь.
В замкнутом объёме жидкость передаёт это давление во все направления — поперёк жидкости, вдоль, на стенки сосуда и на любые поршни/поверхности внутри.
Закон был впервые сформулирован французским учёным и математиком Блез Паскаль в 1653 г; публикация его работ по гидростатике вышла в 1663 г.
Паскаль продемонстрировал, что при воздействии давления на жидкость внутри замкнутого сосуда это давление распространяется равномерно, независимо от формы сосуда или положения поршней.
Когда вы строите гидравлическую систему — насос, цилиндр, пресс и т.п. — самое практическое, что даёт закон Паскаля, — это возможность «усилить» силу: приложить небольшую силу к малому поршню и получить большую силу на большом поршне. Этим и пользуются гидравлические домкраты, прессы, тормозные системы и др.
Формула давления:
P=F/Aгде — сила, — площадь поршня.
При передаче давления через жидкость давление остаётся одинаковым на всех участках:
P1=P2 ⟹ F1/A1=F2/A2=> отсюда вычисляется выходная сила:
F_2 = F_1То есть, если площадь «выходного» (большого) поршня A2 в, скажем, 5 раз больше, чем «входного» A1, то выходная сила F будет в 5 раз больше входной F1, при прочих равных.
Пример: допустим, мы прикладываем 100 Н к маленькому поршню, площадь которого A1. Если площадь большего поршня A2 = 5 × A1, то выходная сила будет 500 Н.
| Сценарий / система | Как используется принцип, и почему выгодно |
|---|---|

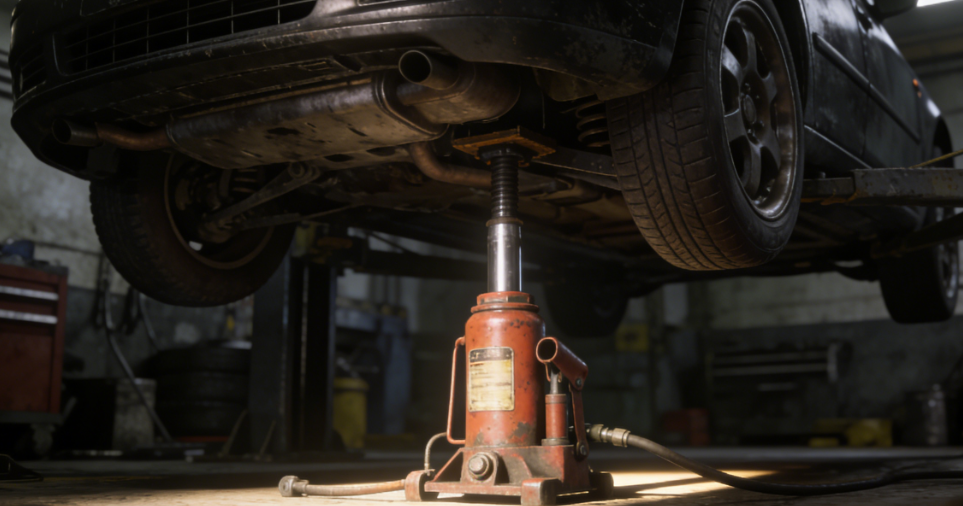

| Гидравлические домкраты / подъёмники | Малое усилие на ручном поршне → подъём тяжёлого груза (автомобиль, станок). Позволяет компактный размер при высокой грузоподъёмности. |
| Гидравлические прессы | Давление от небольшого поршня через жидкость передаётся на большой — усилие усиливается, можно прессовать, штамповать, формовать материалы. |
| Тормозные системы (авто, спецтехника) | Нажатие на тормозную педаль создаёт давление в жидкости, которое равномерно передаётся к тормозным цилиндрам — синхронизированное, мощное торможение. |
| Гидравлические цилиндры/моторы спецтехники, подъёмников, манипуляторов | Через гидравлику передаются большие усилия, за счёт возможности «усилить» силу и передать её по трубам — удобно при компоновке, нагрузках, пространственных ограничениях. |
Ниже — несколько типовых задач, с расчётами, которые показывают, как — исходя из требуемых усилий, давления, размеров поршней — определить требуемый цилиндр, насос или систему.

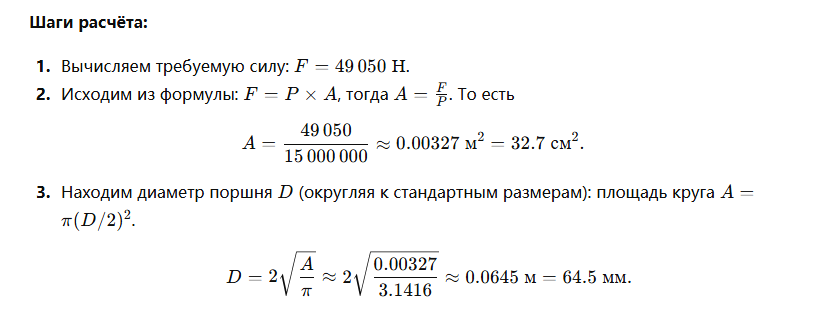

Задача: нужно поднять груз массой 5000 кг (≈ 5000×9.81≈49 050 Н). Предположим, мы используем гидроцилиндр, и рабочее давление системы не должна превышать, скажем, 150 бар(≈ 15 000 000 Па).
Такой подход — базовый, даёт ориентир для выбора поршня, чтобы достичь нужного усилия при заданном давлении.
Предположим, у вас есть гидроцилиндр с диаметром поршня D=50 ммD = 50\; \text{мм}. Вы хотите знать, какое усилие он может дать при давлении в системе, скажем, 200 бар200\; \text{бар}.
Сначала вычисляем площадь поршня:
A=π(D/2)2=π*(0.025)2≈0.001963 м2.Усилие: F=P×A=20 000 000 Па×0.001963≈39 260 Н
То есть при 200 бар цилиндр 50 мм даст около 39 kN теоретического усилия (пуш-силы), что — при грамотной конструкции и отсутствии значительных потерь — вполне может быть использовано, например, для подъёма среднего груза или работы на прессе/механизме.
Когда люди знают только базовую теорию (давление передаётся равномерно) — это может приводить к ряду неправильных решений на практике. Вот самые распространённые ошибки, которые я, как инженер с опытом, встречаю часто.
| Ошибка / заблуждение | Почему это неверно — на что нужно обращать внимание |
|---|---|
| Предположение, что «жидкость передаёт усилие без потерь, поэтому можно просто увеличить площадь поршня и получить любое усилие» | Теоретически да, сила растёт пропорционально площади при одинаковом давлении. Но реальные системы имеют потери — на трение, сопротивление труб/клапанов, утечки, сопротивление жидкости, динамические эффекты. Это значит, что реальное усилие будет меньше идеального. |
| Игнорирование потерь давления при трассах, шлангах, клапанах, фильтрах, узлах | При движении жидкости через трубопроводы, фитинги, клапаны — возникают гидравлические сопротивления. Потери давления можно примерно оценивать, например, по формулам сопротивлений (линейные + местные потери). |
| Ошибки при оценке рабочего давления и запаса по прочности | Если рассчитать цилиндр только по площади и усилию, не учтя материал, давление, безопасность, характеристики уплотнений — есть риск перегрузки, быстрого износа, утечек, повреждения. Закон Паскаля даёт основу — но безопасность требует допусков и запасов. |
| Неправильный выбор жидкости, её характеристик, игнорирование вязкости, температуры, качества уплотнений | Жидкость — не просто «носитель давления». При высокой вязкости, низком/высоком температурном режиме, плохих уплотнениях — эффективность падает, увеличиваются потери, ресурс уменьшается. Часто новички это недооценивают. |
| Упрощённые расчёты без учёта динамики, скорости, циклов нагрузки, возвратных ходов, штоков, объёмов масла | Если цилиндры работают циклически, с возвратом, под нагрузкой, с разным ходом — простая формула F=P×Aнедостаточна. Нужно учитывать реальные условия, расход, объём, скорость, динамику — иначе производительность и ресурс будут далёки от идеала. |
Комментарий по теории vs практика: как отмечают производители гидравлики — закон Паскаля описывает идеальную передачу давления.Но инженерная задача — учесть всё, что «испортит» идеал: сопротивления, трение, утечки, особенности конструкции и компонентов.
Понимание Закон Паскаля — это не просто теоретическая справка, а ключевой фундамент, на котором строится эффективность, надёжность и экономичность гидравлических систем. Вот основные причины, почему это важно:
Высокая сила при компактных габаритах и разумных расходах
— Благодаря закону Паскаля можно «усилить» небольшое входное усилие до большой выходной силы, сохраняя компактность оборудования — это особенно важно, когда габариты, вес или пространство ограничены.
— В результате, при правильном расчёте, можно добиться нужной мощности без переплаты за избыточные материалы, избыточную мощность или громоздкое оборудование.
Гибкость, адаптивность и универсальность
— Гидравлические системы легко подстраиваются под разные задачи: подъём, прессование, манипуляции, линейное или циклическое движение, компактные механизмы или тяжёлую спецтехнику.
— Можно проектировать системы, где источник давления (насос) и исполнитель (цилиндр, мотор) расположены отдельно, связаны шлангами/трубами — что даёт свободу компоновки и удобство в монтаже и эксплуатации.
Плавность работы, контроль, надёжность и безопасность
— Гидравлика работает «плавно» — без рывков, шума, вибраций, в отличие от чисто механических систем. Это важно для производственных, подъёмных, прессовых, манипуляционных систем.
— Возможность удерживать нагрузку, поддерживать давление без постоянного движения — например, подъёмник/домкрат может держать груз устойчиво и надёжно, что делает гидравлику безопасной для ответственных задач.
Экономичность в долгосрочной перспективе
— Несмотря на то, что гидравлическое оборудование иногда стоит дороже «механических альтернатив», надёжность, долгий срок службы, меньшие затраты на обслуживание и ремонты делают гидравлику рентабельной.
— Правильный расчёт (диаметр поршня, давление, тип жидкости, уплотнения) — даёт оптимальное соотношение «цена / эффективность / ресурс», что выгодно для компаний и владельцев оборудования.
Универсальность задач и масштаба — от лёгких до тяжёлых нагрузок
— Закон Паскаля лежит в основе самых разных систем — от небольших домкратов и прессов до мощных цилиндров спецтехники, подъёмников, манипуляторов.
— Это значит, что при правильном проектировании и подборе компонентов можно масштабировать систему под нужды: лёгкие нагрузки, частые циклы, тяжёлые грузы, большие усилия — при минимальных доработках.
Если вы рассматриваете покупку гидравлического оборудования — будь то насосы, гидроцилиндры, гидромоторы, гидравлические модули, подъёмные или прессовые системы — готовы помочь вам с:
профессиональным расчётом нагрузки, усилия, хода, давления и подбора оптимальных компонентов;
подбором оборудования с учётом реальных условий (нагрузка, частота, температура, рабочая жидкость, ресурс);
рекомендациями по конструкции, сборке, безопасной эксплуатации и обслуживанию;
разработкой индивидуального решения под вашу задачу — от простого подъёма до сложного промышленного гидропривода.
Не тратьте ресурсы на «догадки» — доверьтесь профессионалам. Мы поможем вам получить максимальную отдачу от гидравлики: сила, надёжность, долговечность и экономия.
Ответ: Закон Паскаля утверждает, что изменение давления, приложенное к замкнутому объёму жидкости (или газа), передаётся одинаково во все точки жидкости и на стенки сосуда.
Важно понимать, что речь не о произвольном давлении (например, гидростатическом из-за веса жидкости), а именно об изменении, вызванном внешним воздействием (поршнем, насосом и т.п.).
Если в системе есть тяжесть жидкости, разная высота, градиенты давления — то простая картина идеального «передаётся без изменений» нуждается в корректировках: закон Паскаля применим к возмущению давления, а не ко всему давлению в жидкости.
Ответ: Это — распространённое заблуждение. Закон Паскаля говорит про изменение давления, переданное из-за внешнего воздействия, а не про абсолютное давление внутри жидкости.
Если жидкость находится под действием гравитации, имеет столб — гидростатическое давление растёт с глубиной (чем глубже — тем больше). Закон Паскаля не отменяет этого.
При использовании гидравлических цилиндров/систем важно учитывать это: если исполнительные поверхности находятся на разной высоте, гидростатическая составляющая давления может влиять на расчёты и на реализацию усилия.
Ответ: В реальных гидравлических системах есть множество факторов, которые отклоняют поведение от «идеального» сценария:
сопротивление труб и шлангов, изгибы, фитинги;
трение, износ уплотнений;
температурные изменения, вязкость жидкости;
утечки, кавитация, пузырьки воздуха, загрязнения;
динамические нагрузки, удары, цикличность.
Поэтому реальные усилия, скорость движения, ресурс оборудования будут отличаться от чисто теоретических расчётов. При проектировании и выборе оборудования нужно закладывать запас прочности и учитывать реальные условия эксплуатации.
